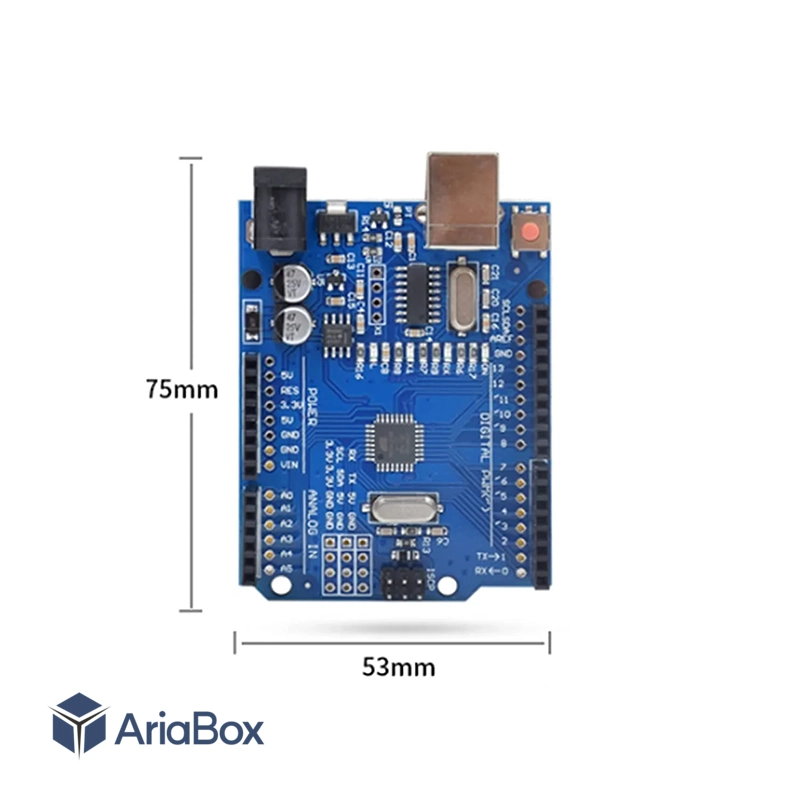

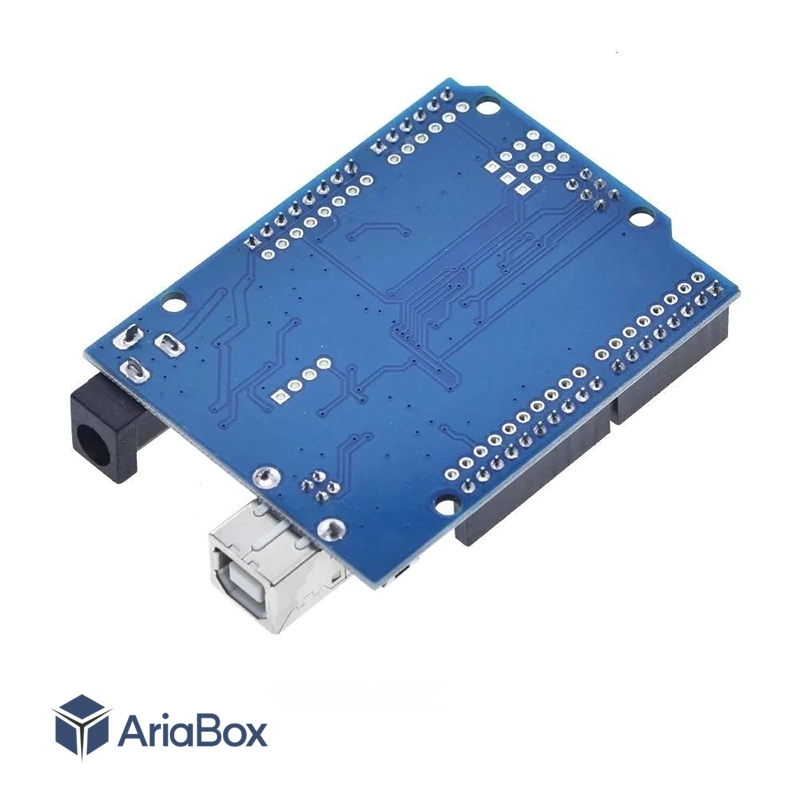

معرفی برد آردوینو UNO SMD

آردوینو UNO SMD یکی از بردهای توسعه پرکاربرد خانواده Arduino است که برای آموزش برنامه‌نویسی میکروکنترلر، ساخت پروژه‌های الکترونیکی، رباتیک، اتوماسیون و نمونه‌سازی مدارهای مختلف مورد استفاده قرار می‌گیرد.

این برد از میکروکنترلر ATmega328P در پکیج SMD استفاده می‌کند و از نظر ساختار پایه‌ها و امکانات، شباهت زیادی به Arduino UNO دارد. وجود 14 پایه دیجیتال، 6 ورودی آنالوگ، خروجی‌های PWM، ارتباط سریال، رابط I2C و SPI باعث شده است که بتوان از آن برای اتصال انواع سنسورها، ماژول‌ها، نمایشگرها، رله‌ها و عملگرها استفاده کرد.
آردوینو UNO SMD از طریق پورت USB به کامپیوتر متصل شده و امکان آپلود برنامه با استفاده از محیط برنامه‌نویسی Arduino IDE را فراهم می‌کند.

این برد به دلیل سادگی کار، منابع آموزشی فراوان و سازگاری با طیف گسترده‌ای از کتابخانه‌ها و ماژول‌های آردوینو، گزینه‌ای مناسب برای کاربران مبتدی تا پروژه‌های حرفه‌ای‌تر است.

مشخصات فنی Arduino UNO SMD

• نام محصول: Arduino UNO SMD
• میکروکنترلر: ATmega328P
• نوع میکروکنترلر: SMD
• ولتاژ کاری: 5V
• فرکانس کاری: 16MHz
• تعداد پایه دیجیتال: 14 پایه
• پایه‌های PWM: 6 پایه
• ورودی آنالوگ: 6 پایه
• رزولوشن ADC: 10 بیت
• ارتباط سریال: UART
• ارتباط I2C: SDA / SCL
• ارتباط SPI: SPI
• رابط اتصال به کامپیوتر: USB
• ورودی تغذیه: USB / جک DC / VIN
• ولتاژ ورودی پیشنهادی: 7 تا 12V
• دکمه Reset
• LED وضعیت: دارد
• پکیج میکروکنترلر: SMD
• کاربرد: آموزشی، رباتیک، الکترونیک و اتوماسیون

پایه‌های Arduino UNO SMD

آردوینو UNO SMD دارای 14 پایه دیجیتال D0 تا D13 است.

از میان پایه‌های دیجیتال، پایه‌های زیر قابلیت PWM دارند:

D3، D5، D6، D9، D10 و D11

این پایه‌ها برای کاربردهایی مانند کنترل سرعت موتور، تنظیم شدت نور LED و سایر کاربردهای PWM قابل استفاده هستند. همچنین 6 ورودی آنالوگ A0 تا A5 روی برد قرار گرفته که برای دریافت اطلاعات از سنسورها و مدارهای دارای خروجی آنالوگ کاربرد دارند. پایه‌های مهم دیگر شامل موارد زیر هستند:
5V
3.3V
GND
VIN
RESET
TX / RX
SDA / SCL

نحوه تغذیه Arduino UNO SMD

برد آردوینو UNO SMD را می‌توان از طریق پورت USB یا جک تغذیه DC راه‌اندازی کرد.

همچنین امکان استفاده از پایه VIN برای تأمین تغذیه خارجی وجود دارد. برای ورودی VIN یا جک DC، محدوده 7 تا 12 ولت معمولاً محدوده پیشنهادی مناسبی برای استفاده از برد است.

⚠️ توجه: از اعمال ولتاژ نامناسب به ورودی‌های تغذیه و پایه‌های 5V و 3.3V خودداری کنید، زیرا می‌تواند باعث آسیب به برد یا میکروکنترلر شود.

کاربردهای آردوینو UNO SMD

این برد را می‌توان در پروژه‌های مختلفی استفاده کرد، از جمله:

1. آموزش برنامه‌نویسی Arduino
2. آموزش میکروکنترلر
3. پروژه‌های دانشگاهی و دانشجویی
4. پروژه‌های رباتیک
5. کنترل موتور DC
6. کنترل سروو موتور
7. کنترل رله
8. اتصال سنسورهای مختلف
9. کنترل LED و تجهیزات روشنایی
10. کار با LCD و OLED
11. ساخت سیستم‌های اندازه‌گیری
12. پروژه‌های اتوماسیون
13. پروژه‌های خانه هوشمند
14. نمونه‌سازی سریع مدارهای الکترونیکی

تفاوت Arduino UNO SMD با مدل DIP

یکی از تفاوت‌های مهم این مدل با نسخه‌های دارای میکروکنترلر DIP، نوع پکیج ATmega328P است. در مدل UNO SMD، میکروکنترلر به صورت SMD روی برد لحیم شده قرار دارد، در حالی که در نسخه DIP، میکروکنترلر به شکل قطعه DIP و قابل جدا شدن روی سوکت قرار می‌گیرد.

بنابراین اگر برای پروژه‌ای نیاز به خارج کردن یا تعویض آسان میکروکنترلر دارید، مدل DIP شرایط متفاوتی دارد؛ اما در پروژه‌هایی که برد به صورت یکپارچه استفاده می‌شود، UNO SMD می‌تواند گزینه مناسبی باشد.

چرا Arduino UNO SMD؟

مهم‌ترین ویژگی‌های این برد عبارت‌اند از:

✅ میکروکنترلر ATmega328P
✅ پکیج SMD
✅ فرکانس کاری 16MHz
✅ 14 ورودی/خروجی دیجیتال
✅ 6 ورودی آنالوگ
✅ 6 خروجی PWM
✅ پشتیبانی از UART، SPI و I2C
✅ قابلیت برنامه‌ریزی از طریق USB
✅ سازگاری با Arduino IDE
✅ مناسب برای انواع پروژه‌های الکترونیکی و رباتیک
