تستر قطعات الکترونیکی مدل LCR-T7

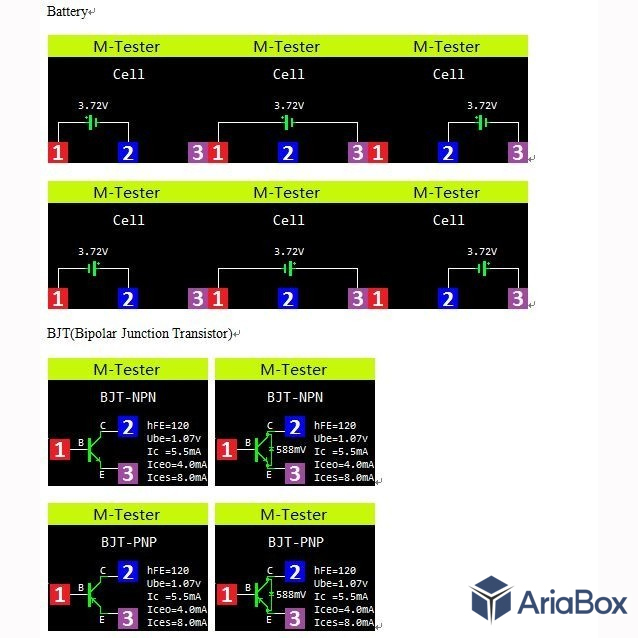

از تستر قطعات LCR-T7 به عنوان یک LCR متر دیجیتال، می توان به طور گسترده برای تشخیص ترانزیستور NPN و PNP، خازن، مقاومت داخلی خازن (ESR)، مقاومت، دیود، تریود، MOSFET کانال N و P، IGBT، JFET، ترایاک و باتری و غیره استفاده کرد.

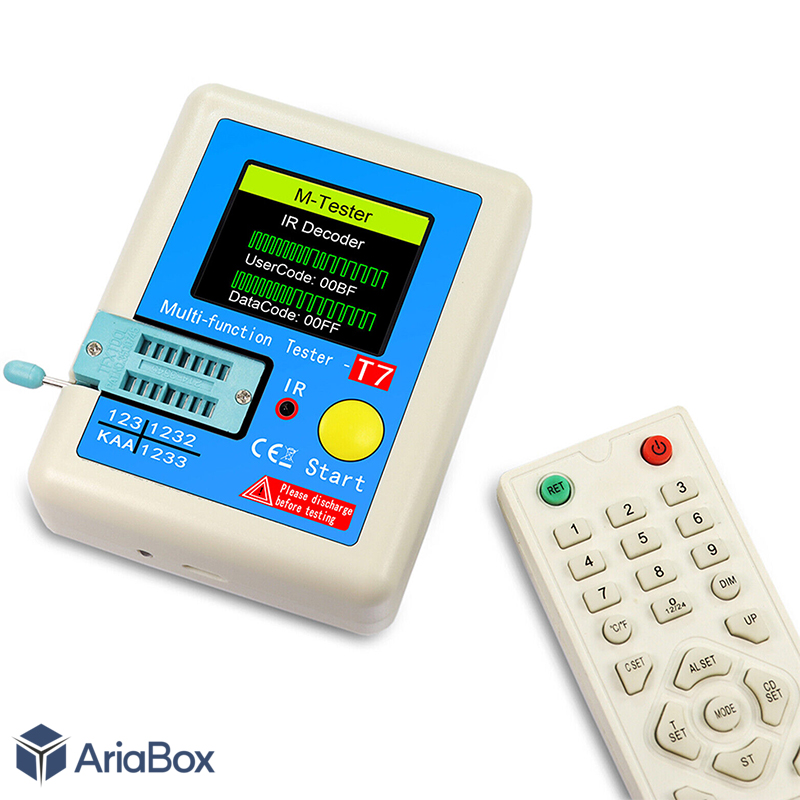

از این تستر می توان برای تشخیص اشکال امواج مادون قرمز استفاده کرد و شما می توانید توسط آن، مثلاً سیگنال ارسالی از یک کنترل از راه دور مادون قرمز را رمز گشایی کنید. برای این کار LED مادون قرمز کنترل را در مقابل گیرنده “IR” تستر بگیرید و سپس دکمه را در کنترل از راه دور فشار دهید؛ اگر آشکارساز با موفقیت آن را رمزگشایی کند، کد داده ها و فرم موج مادون قرمز را روی LCD نمایش می‌دهد.

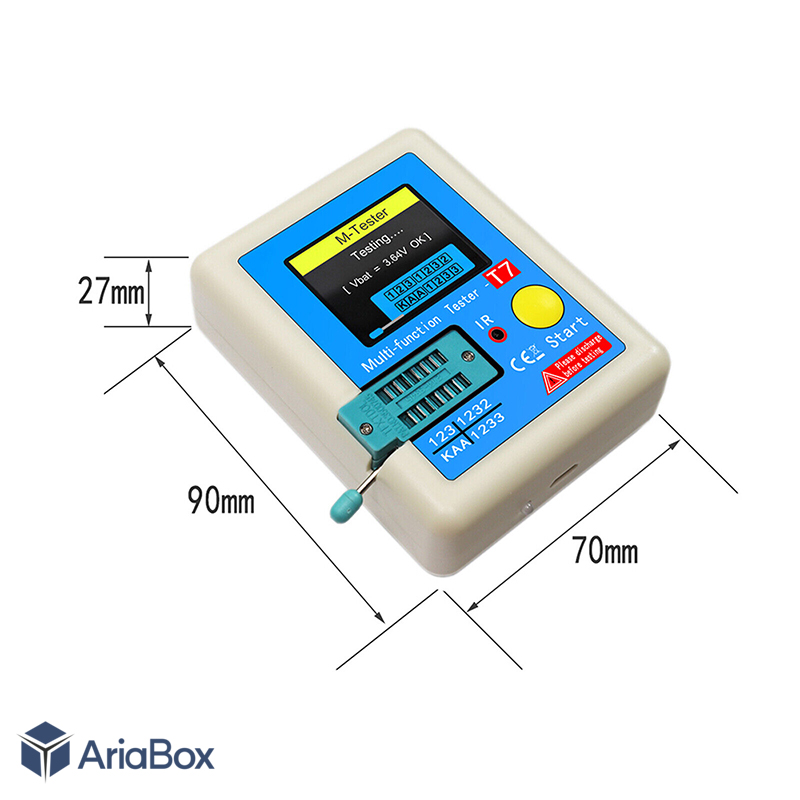

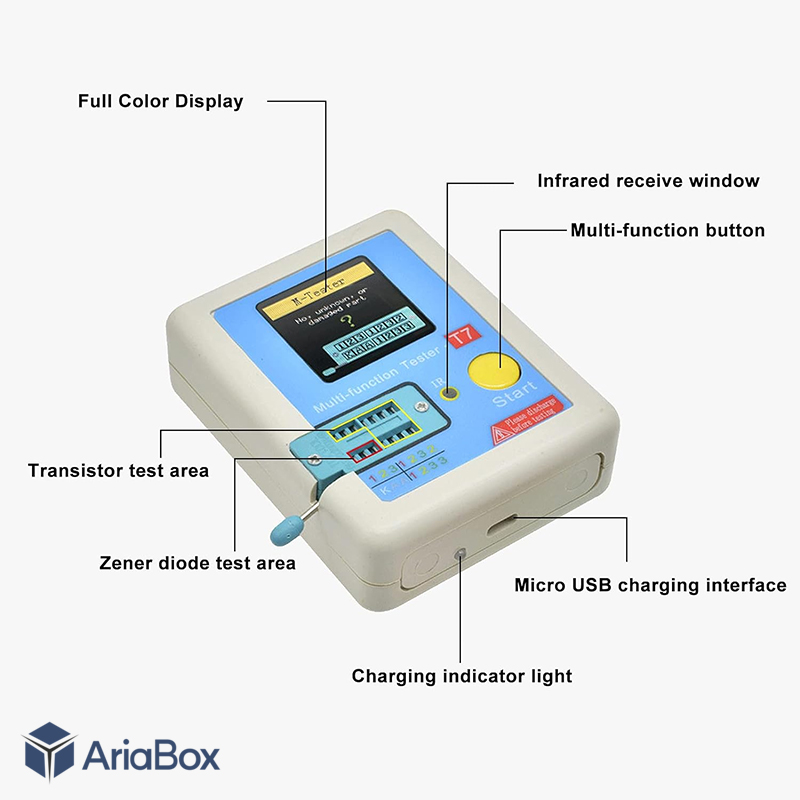

برای کار با تستر پین های قطعات را در ناحیه مربوطه قرار دهید، سپس دسته کوچک را خم کنید و آشکارساز آن قطعه را به طور خودکار آزمایش می کند، در نهایت نتایج به وضوح روی صفحه نمایش TFT با نور پس زمینه نمایش داده می شود. نمایشگر این تستر مانند نمایشگرهای سیاه و سفید معمولی نیست و نتایج را رنگی نشان می دهد.

توجه داشته باشید:

قبل از آزمایش، لطفاً قطعات الکترونیکی را تخلیه کنید تا از دستگاه محافظت شود.

هنگامی که ولتاژ و باتری داخلی زیر 3 ولت است، لطفاً قبل از استفاده آن را شارژ کنید.

لطفاً از باتری 5 ولت یا رابط USB برای شارژ استفاده کنید.

راه اندازی اولیه (کالیبره کردن دستگاه)

قبل از شروع به اندازه گیری با دستگاه، پیشنهاد می شود رویه Self Test یکبار انجام شود. برای شروع تست خودکار  (Self Calibration)، قطعه متصل کننده را مطابق با تصویر، در زیف سوکت قرار داده و سپس دکمه استارت دستگاه را فشار دهید.

قطعه مورد نظر، پایه های ۱ , ۳ , ۲ را به هم وصل می کند و در واقع اتصال کوتاه انجام می دهد. پس از طی شدن زمان مورد نیاز و تست به صورت  Short، پیام جدا کردن قطعه نشان داده می شود.

پیام جدا کردن قطعه زمانی که ۲۲ ~ ۳۰% از رویه انجام شد، روی نمایشگر ظاهر می شود.

ادامه روند Self-Test پس از جدا کردن قطعه اتصال کوتاه ادامه پیدا می کند.

مطابق با روند نشان داده شده در عکس، می توانید selftest را برای تستر قطعات خود انجام دهید.

اقلام همراه تستر اتوماتیک قطعات الکترونیکی LCR-T7

• یک عدد مولتی تستر Multifunction Tester T7
• پراب USB برای شارژ کردن دستگاه
• سیم اتصال زیف سوکت به پایه‌ی قطعات
• پین اتصال کوتاه برای کالیبره کردن
• دیود نوری و خازن جهت تست دستگاه
