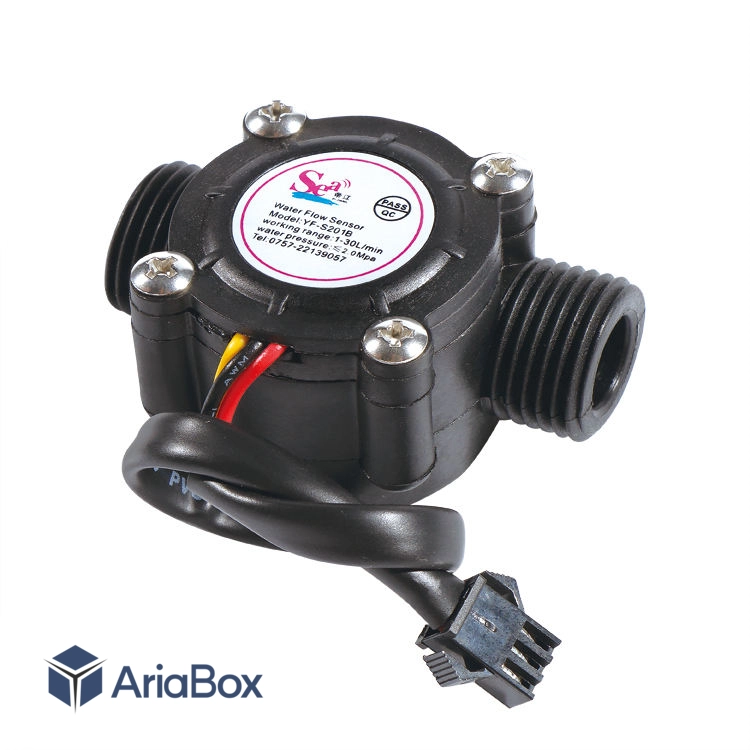

سنسور جریان آب YF-S201 فلومتر 1 تا 30 لیتر بر دقیقه
- مدل: YF-S201
- نوع سنسور: اثر هال (Hall Effect)
- نوع فلومتر: توربینی / روتوری
- ولتاژ کاری: DC 5 تا 18 ولت
- حداقل ولتاژ تست‌شده: حدود 4.5 ولت
- جریان مصرفی: حداکثر 15mA در 5V
- محدوده اندازه‌گیری جریان: 1 تا 30 لیتر بر دقیقه
- خروجی: پالس دیجیتال / 5V TTL
- تعداد پالس: حدود 450 پالس در لیتر
- رابطه فرکانس: F = 7.5 × Q
- دقت تقریبی: ±10%
- سیکل کاری خروجی: 50% ±10%
- حداکثر فشار کاری: حدود 1.75 تا 2 مگاپاسکال
- دمای کاری: حدود 25- تا 80+ درجه سانتی‌گراد
- نوع اتصال: رزوه 1/2 اینچ
- تعداد سیم: 3 سیم
- رنگ سیم تغذیه مثبت: قرمز
- رنگ سیم زمین: مشکی
- رنگ سیم خروجی: زرد
جهت مشاوره تخصصی با شمار تماس 09333603332 در ارتباط باشید
540,000 تومان
79 در انبار
ویژگی‌های محصول
شرایط ارسال کالا
ارسال فوری ارسال از انبار
معرفی محصول
سنسور جریان آب YF-S201 یک فلومتر کوچک و کاربردی برای اندازه‌گیری میزان جریان آب و سایر مایعات سازگار است. این سنسور از یک روتور داخلی مجهز به آهنربا و سنسور Hall Effect تشکیل شده است. با عبور آب، روتور به گردش درآمده و سنسور هال متناسب با سرعت چرخش روتور، پالس‌های الکتریکی تولید می‌کند.
با شمارش فرکانس پالس خروجی می‌توان دبی عبوری را محاسبه کرد. محدوده اندازه‌گیری این مدل حدود 1 تا 30 لیتر بر دقیقه است و خروجی آن به‌صورت سیگنال پالسی دیجیتال ارائه می‌شود.
YF-S201 به دلیل قیمت مناسب، ابعاد کوچک و راه‌اندازی ساده، گزینه‌ای مناسب برای پروژه‌های آردوینو، ESP32، سیستم‌های اتوماسیون، کنترل مصرف آب، دستگاه‌های تصفیه آب، آبگرمکن، سیستم‌های آبیاری و تجهیزات اندازه‌گیری جریان محسوب می‌شود.
🔧 نحوه عملکرد

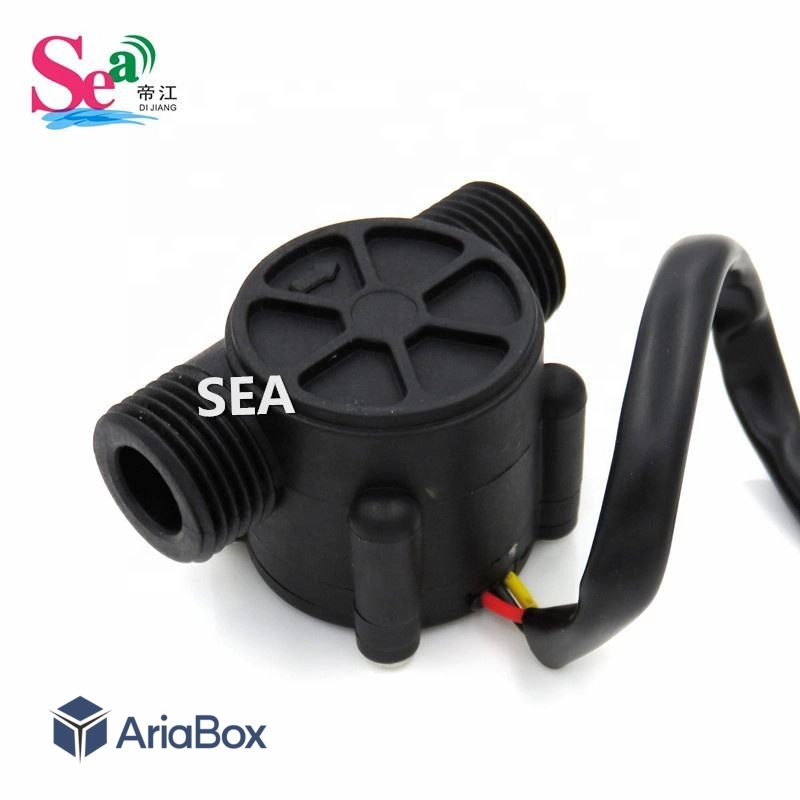

در داخل سنسور یک پروانه یا روتور قرار دارد. هنگام عبور آب، روتور می‌چرخد و آهنربای متصل به آن در مقابل سنسور هال قرار می‌گیرد. در نتیجه، روی سیم خروجی یک سیگنال پالسی ایجاد می‌شود.
فرکانس پالس با میزان جریان آب متناسب است و برای مدل YF-S201 رابطه تقریبی زیر استفاده می‌شود:
Frequency (Hz) = 7.5 × Flow Rate (L/min)
بنابراین برای محاسبه تقریبی دبی:
Flow Rate (L/min) = Frequency (Hz) ÷ 7.5
همچنین مشخصات رایج این مدل حدود 450 پالس به ازای هر لیتر است.
📊 مشخصات فنی YF-S201
- مدل: YF-S201
- نوع سنسور: اثر هال (Hall Effect)
- نوع فلومتر: توربینی / روتوری
- ولتاژ کاری: DC 5 تا 18 ولت
- حداقل ولتاژ تست‌شده: حدود 4.5 ولت
- جریان مصرفی: حداکثر 15mA در 5V
- محدوده اندازه‌گیری جریان: 1 تا 30 لیتر بر دقیقه
- خروجی: پالس دیجیتال / 5V TTL
- تعداد پالس: حدود 450 پالس در لیتر
- رابطه فرکانس: F = 7.5 × Q
- دقت تقریبی: ±10%
- سیکل کاری خروجی: 50% ±10%
- حداکثر فشار کاری: حدود 1.75 تا 2 مگاپاسکال
- دمای کاری: حدود 25- تا 80+ درجه سانتی‌گراد

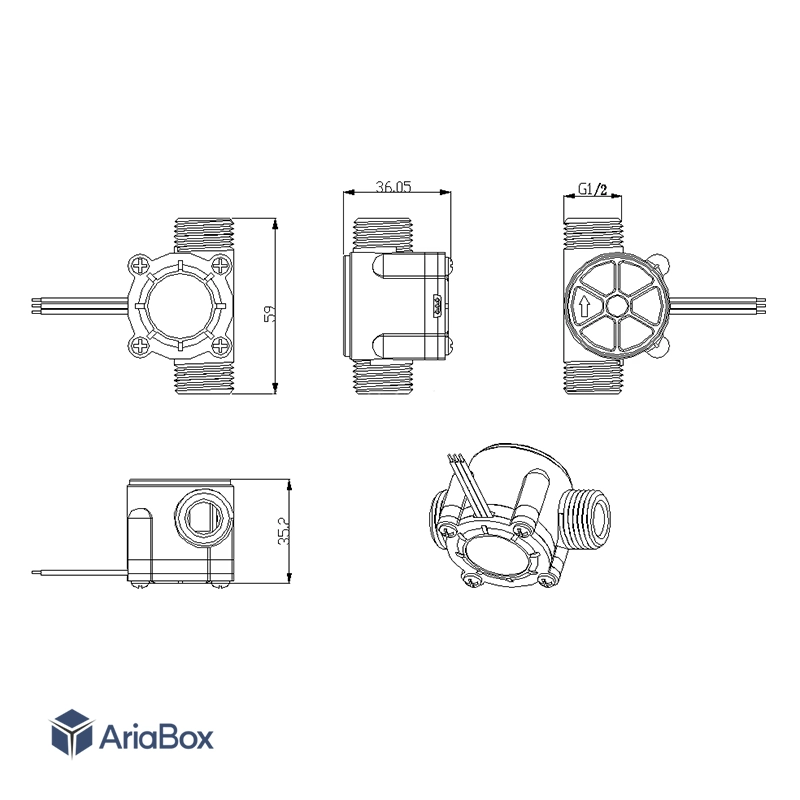

- نوع اتصال: رزوه 1/2 اینچ
- تعداد سیم: 3 سیم
- رنگ سیم تغذیه مثبت: قرمز
- رنگ سیم زمین: مشکی
- رنگ سیم خروجی: زرد

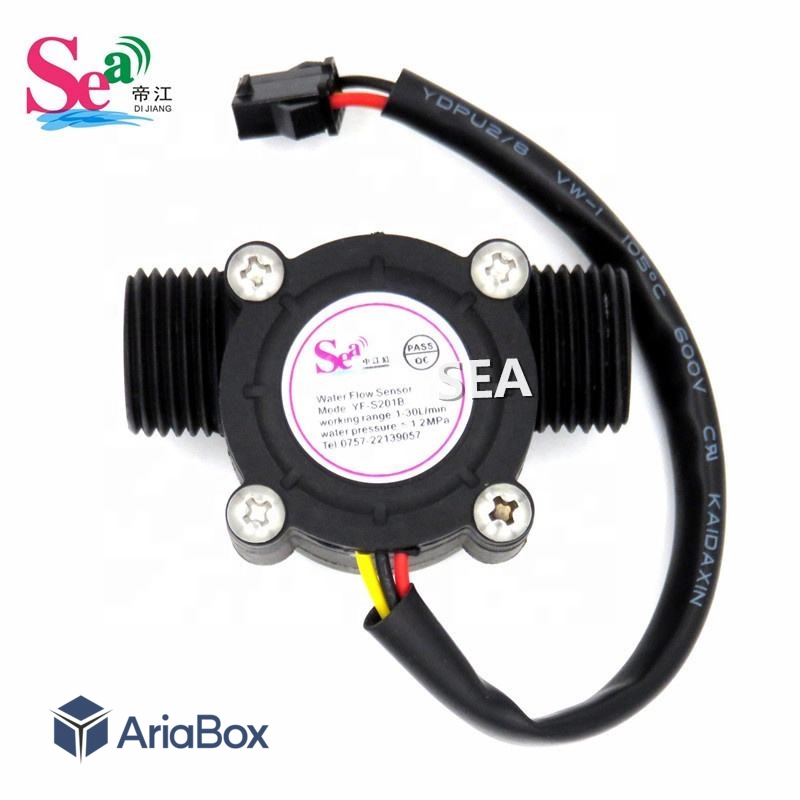

🔌 سیم‌بندی
🔴 قرمز: VCC، تغذیه 5 تا 18V DC
⚫ مشکی: GND، منفی تغذیه
🟡 زرد: OUT، خروجی پالس
خروجی زرد را می‌توان به ورودی دیجیتال میکروکنترلر متصل کرد و با شمارش پالس‌ها میزان جریان آب را محاسبه نمود.
💡 کاربردها
- سیستم‌های اندازه‌گیری و کنترل مصرف آب
- پروژه‌های Arduino و ESP32
- سیستم‌های اتوماسیون
- دستگاه‌های تصفیه آب
- آبگرمکن و آبسردکن
- دستگاه‌های فروش آب
- سیستم‌های آبیاری هوشمند
- کنترل و پایش جریان آب
- پروژه‌های DIY و رباتیک
- اندازه‌گیری دبی در مدارهای آب
نکته: YF-S201 برای اندازه‌گیری‌های عمومی و پروژه‌های کنترلی مناسب است و برای کاربردهایی که به دقت بسیار بالا نیاز دارند، بهتر است پس از نصب و با شرایط واقعی سیستم کالیبره شود؛ منابع مختلف دقت حدود ±10٪ را برای آن ذکر می‌کنند.
| وزن | 50 کیلوگرم |
|---|---|
| ابعاد | 35 × 65 × 65 سانتیمتر |
| Brand | Sea |
| Model | YF-S201 |
