معرفی محصول

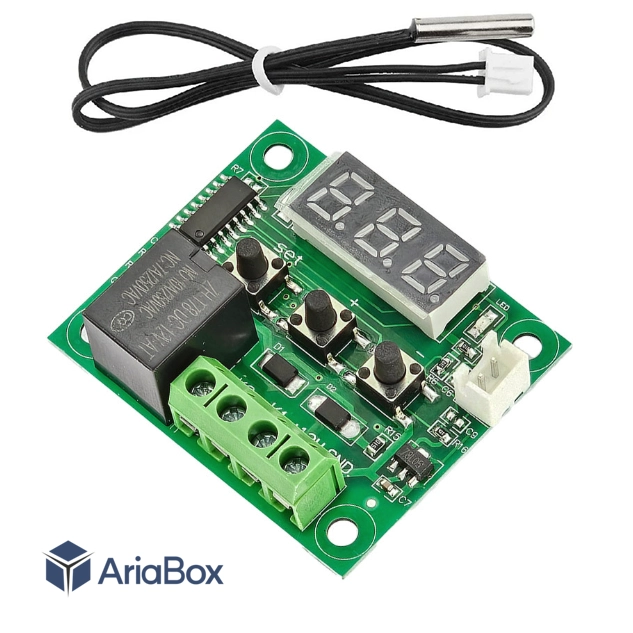

ماژول XH-W1209 یک کنترل‌کننده دمای دیجیتال با دقت بالا است که برای کنترل خودکار تجهیزات گرمایشی و سرمایشی مورد استفاده قرار می‌گیرد. این ماژول با بهره‌گیری از سنسور ضدآب NTC 10K، دمای محیط را در بازه 50- تا 110+ درجه سانتی‌گراد اندازه‌گیری کرده و با استفاده از رله داخلی، بار متصل را بر اساس دمای تنظیم‌شده روشن یا خاموش می‌کند. این ماژول با تغذیه 12 ولت DC کار می‌کند و دارای نمایشگر LED سه رقمی و سه کلید کنترلی برای تنظیم پارامترهای مختلف است. همچنین امکان انتخاب حالت گرمایش (Heating) یا سرمایش (Cooling)، تنظیم هیسترزیس، کالیبراسیون دما، تأخیر عملکرد رله و هشدار دمای بالا و پایین را در اختیار کاربر قرار می‌دهد.

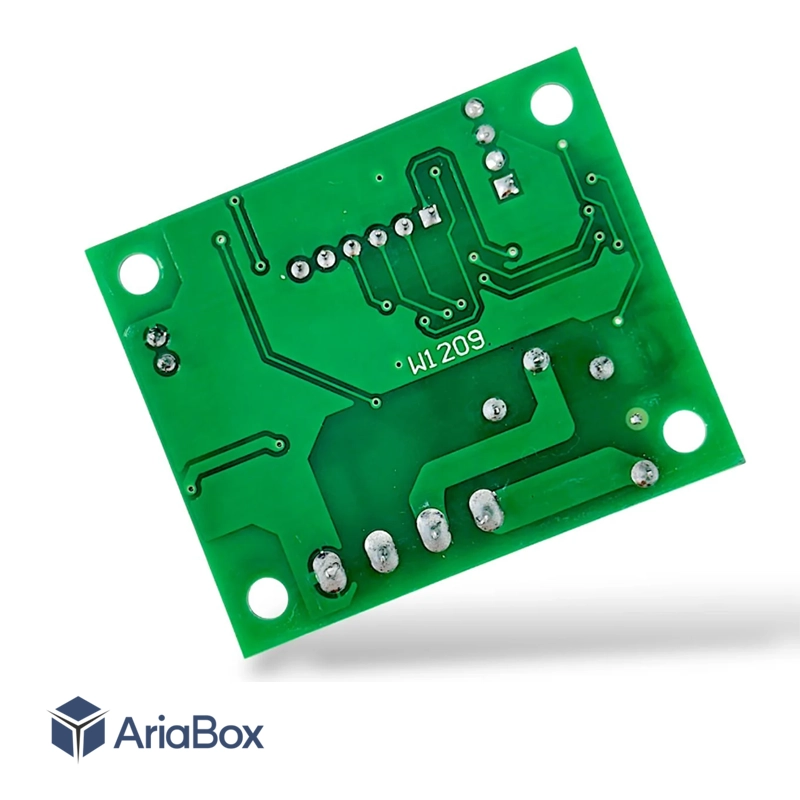

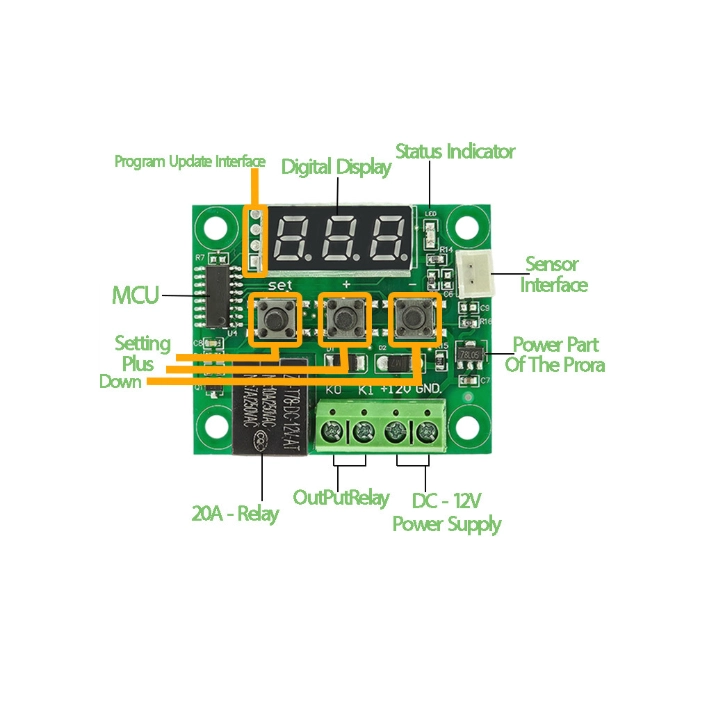

مشخصات فنی

• مدل: XH-W1209
• ولتاژ تغذیه: 12 ولت DC
• محدوده اندازه‌گیری و کنترل دما: 50- تا 110+ درجه سانتی‌گراد
• دقت اندازه‌گیری: 0.1 درجه سانتی‌گراد
• صفحه نمایش: LED سه رقمی قرمز 7 قسمتی
• زولوشن نمایش: 0.1°C (در محدوده 9.9- تا 99.9°C)
• نوع سنسور: NTC 10K ضدآب
• طول کابل سنسور: حدود 50 سانتی‌متر
• خروجی رله: 10A/250VAC , 7A/250VAC
• نمایشگر: LED سه رقمی
• نرخ به‌روزرسانی دما: 0.5 ثانیه
• ابعاد برد: حدود 48 × 40 میلی‌متر
• دارای حافظه ذخیره تنظیمات پس از قطع برق (EEPROM)

قابلیت‌های XH-W1209

1. کنترل خودکار تجهیزات گرمایشی و سرمایشی
2. انتخاب حالت گرمایش یا سرمایش
3. تنظیم دمای قطع و وصل رله
4. تنظیم اختلاف دمای عملکرد (هیسترزیس)
5. کالیبراسیون سنسور دما
6. تنظیم تأخیر وصل رله
7. هشدار دمای بالا و پایین
8. حفظ تنظیمات پس از قطع تغذیه

کاربردها

1. دستگاه جوجه‌کشی
2. کنترل دمای گلخانه
3. آکواریوم و تراریوم
4. یخچال و فریزر
5. سیستم‌های تهویه
6. کنترل فن خنک‌کننده
7. دستگاه‌های گرمایشی
8. پروژه‌های آردوینو و اتوماسیون
9. تجهیزات آزمایشگاهی

مزایای ترموستات XH-W1209

• دقت اندازه‌گیری بالا
• کاربری آسان
• نمایشگر خوانا
• رله داخلی 10 آمپر
• سنسور ضدآب همراه ماژول
• ابعاد کوچک و نصب آسان
• قیمت اقتصادی
• مناسب برای انواع پروژه‌های صنعتی و خانگی

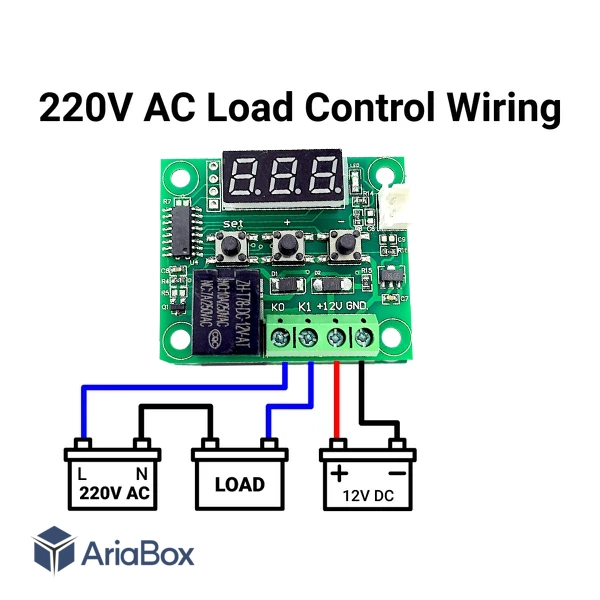

مدهای کاری و پارامترهای قابل تنظیم

P0:

دارای دو حالت سرد(Cool) و گرم(Heat) که رله را در دمای تعیین شده(دمای تحریک) قطع یا وصل کند. Cool وقتی دما از حد مجاز تعیین شده بیشتر باشدرله وصل می شود و بالعکس(هدف کنترل سیستم سرمایشی). Heat وقتی دما از حد مجاز تعیین شده کمتر باشد رله وصل می شود و بالعکس(هدف کنترل سیستم گرمایشی)

P1:

هیسترزیس، برای تعیین تلورانس حساسیت به کار می رود. تغییرات وضعیت رله با حساسیت تعیین شده برای سیستم مرتبط است و بعد از تغییر وضعیت رله، تغییرات جزئی دما موجب تغییر وضعیت رله نمی شود تا زمانی که حساسیت تعیین شده رفع شود. به طور مثال دمای تعیین شده 30 درجه است بعد از گذشتن از این دما سیستم رله را قطع می کند در صورتی که حساسیت سیستم روی 2 درجه تنظیم شده باشد تا 28 درجه رله تغییر وضعیت نمی دهد.

P2:

حداکثر مجاز دما را تعیین می کند.

P3:

حداقل مجاز دما را تعیین می کند.

P4:

برای کالیبره کردن مورد استفاده قرار می گیرد، به این صورت که با توجه به اختلاف دمای اندازه گیری شده با دمای واقعی یک Offset برای سیستم تعریف می شود. که در صورت نداشتن دماسنج دقیق مقدار پیش فرض صفر مطلوب می باشد.

P5:

تعیین زمان تاخیر برای تغییر وضعیت رله بعد از گذشتن از حد مجاز دما(قابل تنظیم از 0 تا 10 دقیقه با دقت 1 دقیقه)

P6:

با فعال کردن این گزینه و تنظیم دمای اخطار حداکثری، در صورت رسیدن دما به حد تعیین شده عبارت “—” نمایش داده می شود.
برای ذخیره تنظیمات 3 ثانیه کلید SET را فشار داده و یا 5 ثانیه صبر کنید.
در صورتی که سنسور متصل نشده باشد و یا داده ای ارسال نکند پیام “LLL” بر روی صفحه نمایش ظاهر می شود.
