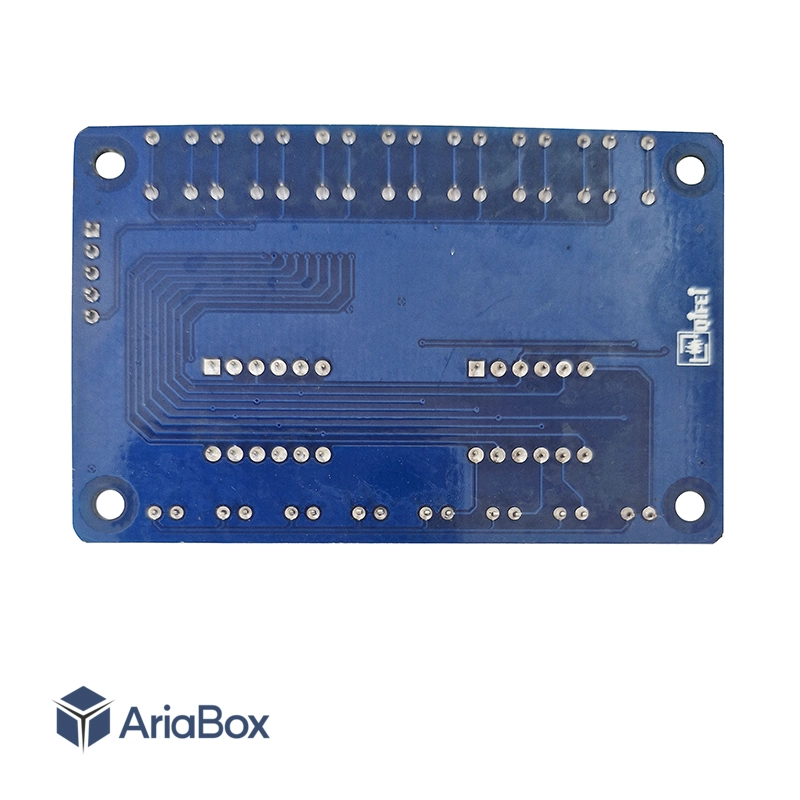

ماژول سون سگمنت ۸ رقمی TM1638 یک برد نمایشگر و کنترل آماده برای پروژه‌های الکترونیکی و میکروکنترلری است که یک نمایشگر 7-Segment هشت رقمی را به همراه ۸ کلید فشاری و ۸ LED نشانگر در اختیار کاربر قرار می‌دهد. این ترکیب باعث می‌شود بتوان از یک برد برای نمایش اطلاعات، دریافت فرمان از کاربر و نمایش وضعیت‌های مختلف سیستم استفاده کرد.

این ماژول از آی‌سی TM1638 برای کنترل نمایشگر، LEDها و کلیدها استفاده می‌کند و ارتباط آن با میکروکنترلر از طریق تنها سه خط دیجیتال STB، CLK و DIO انجام می‌شود؛ بنابراین تعداد پایه‌های موردنیاز میکروکنترلر نسبت به اتصال مستقیم چندین سون سگمنت و کلید به شکل قابل‌توجهی کاهش پیدا می‌کند. تغذیه رایج این مدل ۵ ولت است و کنترل روشنایی سگمنت‌ها نیز توسط مدار کنترلر امکان‌پذیر است.

ماژول TM1638 گزینه‌ای کاربردی برای پروژه‌های آردوینو و میکروکنترلر، ساخت شمارنده و تایمر، ساعت دیجیتال، پنل‌های کنترلی، نمایش مقادیر سنسورها، تجهیزات آموزشی و آزمایشگاهی و پروژه‌های DIY است. وجود ۸ کلید روی برد نیز امکان ایجاد منو، انتخاب حالت کاری یا ورود اطلاعات را بدون نیاز به اضافه کردن کیپد جداگانه فراهم می‌کند.

مشخصات فنی

• کنترلر: TM1638
• نوع نمایشگر: 7-Segment
• تعداد رقم: ۸ رقم
• تعداد کلید: ۸ کلید فشاری
• تعداد LED: ۸ عدد
• ولتاژ کاری: ۵V
• حداکثر جریان مصرفی: 0.24 آمپر
• رابط ارتباطی: STB / CLK / DIO
• نوع ارتباط: سری، ۳ سیمه
• اندازه نمایشگر: 0.36 اینچ
• رنگ سگمنت‌ها: قرمز
• کاربرد: Arduino، میکروکنترلر و پروژه‌های DIY

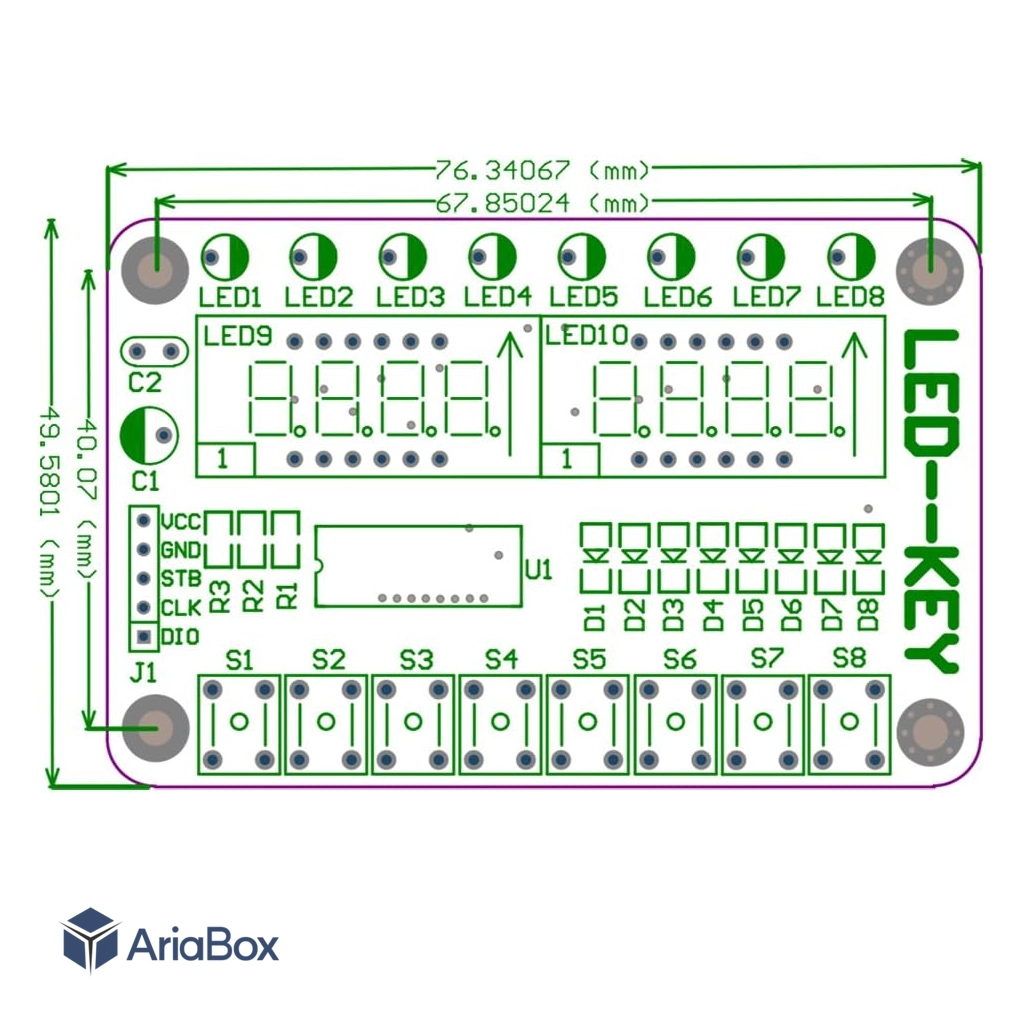

• ابعاد ماژول: 76×50×10 میلی‌متر

پایه ماژول توضیحات اتصال به آردوینو

• VCC تغذیه 5V
• GND زمین GND
• DIO داده پایه دیجیتال
• CLK کلاک پایه دیجیتال
• STB فعال‌سازی پایه دیجیتال
