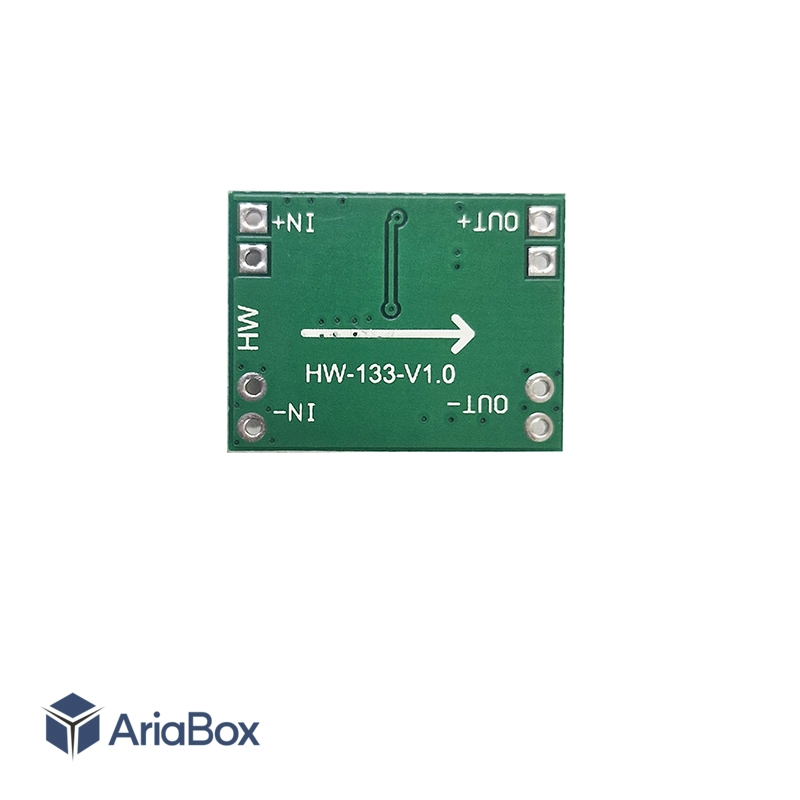

ماژول MP1584 یک مبدل کاهنده ولتاژ (Buck Converter) با ابعاد بسیار کوچک، راندمان بالا و قابلیت تنظیم ولتاژ خروجی است. این ماژول بر پایه آی‌سی MP1584EN طراحی شده و برای کاهش ولتاژ DC در پروژه‌های الکترونیکی، آردوینو، رباتیک، تجهیزات صنعتی و سیستم‌های باتری کاربرد گسترده‌ای دارد. فرکانس سوئیچینگ بالا باعث شده ابعاد قطعات جانبی کوچک‌تر و عملکرد ماژول پایدارتر باشد.

ویژگی‌ها

• مبدل کاهنده ولتاژ DC به DC (Buck)
• مبتنی بر آی‌سی MP1584EN
• جریان خروجی تا 3 آمپر (با خنک‌کاری مناسب)
• ولتاژ خروجی قابل تنظیم توسط مولتی‌ترن
• راندمان تبدیل تا 92 درصد
• ابعاد بسیار کوچک و مناسب فضاهای محدود
• فرکانس سوئیچینگ 1.5MHz
• دارای حفاظت داخلی در برابر اضافه جریان و افزایش دما
• مناسب برای پروژه‌های قابل حمل و تغذیه باتری

مشخصات فنی

• مدل: MP1584EN
• نوع مبدل: کاهنده ولتاژ (Buck)
• ولتاژ ورودی: 4.5 تا 28 ولت DC
• ولتاژ خروجی: 0.8 تا 20 ولت DC (قابل تنظیم)
• حداکثر جریان خروجی: 3 آمپر
• راندمان: حداکثر 92%
• فرکانس سوئیچینگ: 1.5MHz
• ابعاد تقریبی: 22 × 17 × 4 میلی‌متر
• تنظیم ولتاژ: توسط پتانسیومتر روی برد

کاربردهای MP1584

1. تغذیه بردهای آردوینو، ESP32 و STM32
2. کاهش ولتاژ 12 یا 24 ولت به 5 یا 3.3 ولت
3. سیستم‌های باتری و پاوربانک
4. تجهیزات رباتیک
5. دوربین‌های مداربسته
6. نمایشگرهای LCD و OLED
7. پروژه‌های DIY و صنعتی

نکات مهم

1. ولتاژ خروجی باید همیشه کمتر از ولتاژ ورودی باشد.
2. برای جریان‌های بالاتر از 2 آمپر، استفاده از تهویه یا هیت‌سینک توصیه می‌شود.
3. قبل از اتصال بار، ولتاژ خروجی را با مولتی‌متر تنظیم کنید.
