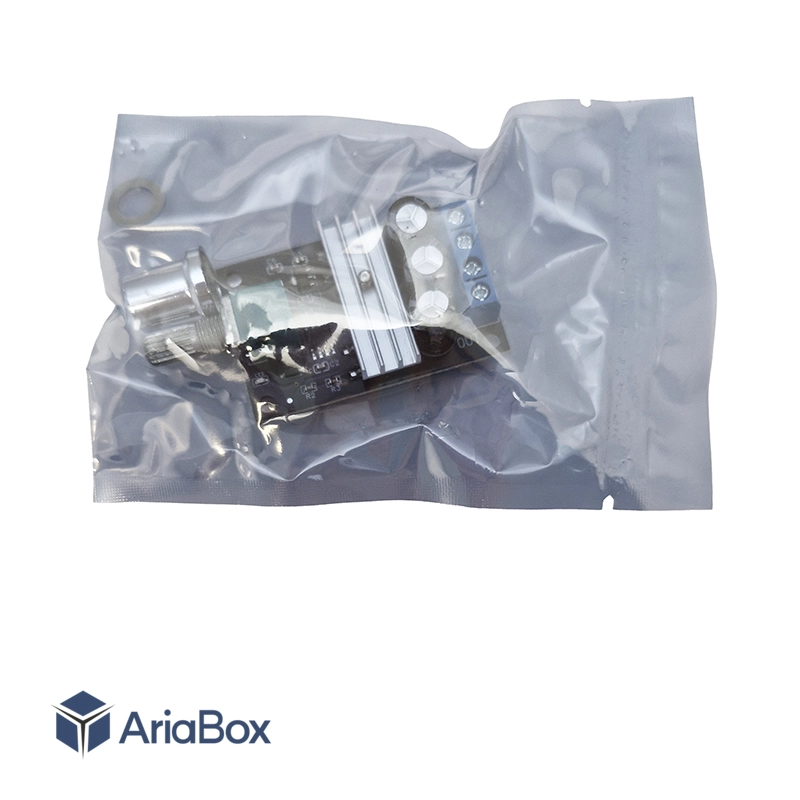

ماژول کنترل دور موتور DC مدل 1203B با جریان 3 آمپر

ماژول کنترل دور موتور DC مدل 1203B یک کنترل‌کننده کاربردی برای تنظیم سرعت موتورهای جریان مستقیم (DC) است که با استفاده از روش PWM، امکان تغییر سرعت چرخش موتور را فراهم می‌کند. این ماژول به ولوم تنظیم سرعت مجهز است و کاربر می‌تواند با چرخاندن آن، سرعت موتور را متناسب با نیاز پروژه تنظیم کند.

استفاده از روش PWM یا مدولاسیون پهنای پالس، امکان تنظیم توان متوسط اعمال‌شده به موتور را فراهم می‌کند. این روش برای کنترل سرعت موتورهای DC مناسب است و در بسیاری از پروژه‌های الکترونیکی، رباتیک و سیستم‌های مکانیکی کاربرد دارد.

ویژگی‌های ماژول کنترل دور موتور 1203B

• تنظیم دستی سرعت موتور با استفاده از ولوم چرخشی
• بهره‌گیری از روش PWM برای کنترل سرعت موتور DC
• جریان نامی اعلام‌شده 3 آمپر

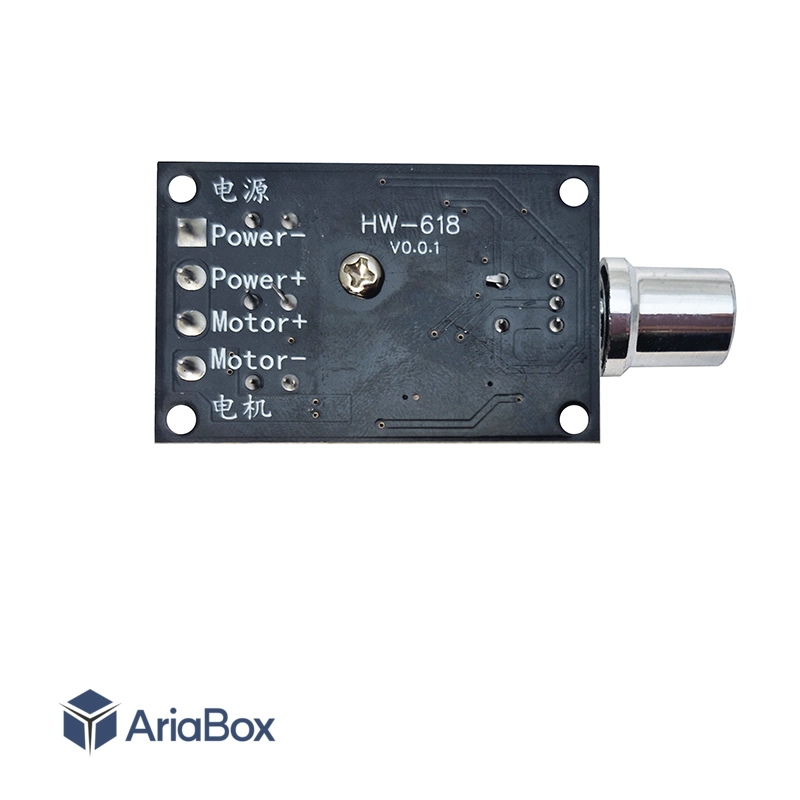

• طراحی فشرده با ترمینال پیچی برای اتصال سیم‌ها
• مجهز به هیت‌سینک برای کمک به دفع حرارت قطعات قدرت
• مناسب برای پروژه‌های DIY، رباتیک و کاربردهای الکترونیکی

مشخصات فنی

• مدل: 1203B
• نوع محصول: ماژول کنترل دور موتور
• روش کنترل: PWM
• نوع موتور: موتور DC
• ولتاژ ورودی: 6 تا 28 ولت
• حداکثر جریان خروجی: 3 آمپر
• خروجی PWM با دیوتی سایکل قابل تنظیم از 0 تا 100%
• روش تنطیم: ولوم چرخشی
• سیستم خنک کننده: هیت سینک
• نوع اتصال: ترمینال پیچی

کاربردهای ماژول کنترل سرعت موتور DC

از این ماژول می‌توان در پروژه‌هایی مانند تنظیم سرعت موتورهای DC کوچک، سیستم‌های مکانیکی آزمایشگاهی، پروژه‌های آموزشی، رباتیک و برخی تجهیزات دارای موتور جریان مستقیم استفاده کرد.

نکات مهم هنگام استفاده

این ماژول برای کنترل موتورهای DC طراحی شده است و نباید مستقیماً برای کنترل موتورهای AC استفاده شود. پیش از اتصال، ولتاژ کاری موتور و منبع تغذیه را بررسی کنید و از سازگاری آن‌ها با مشخصات ماژول اطمینان داشته باشید.

جریان 3 آمپر را باید مطابق مشخصات واقعی محصول و شرایط خنک‌کاری در نظر گرفت. برای تعیین ولتاژ ورودی، محدوده ولتاژ قابل پشتیبانی و جریان پیوسته مجاز، به اطلاعات فنی سازنده مراجعه کنید. همچنین جریان راه‌اندازی موتور ممکن است از جریان عادی آن بیشتر باشد.
