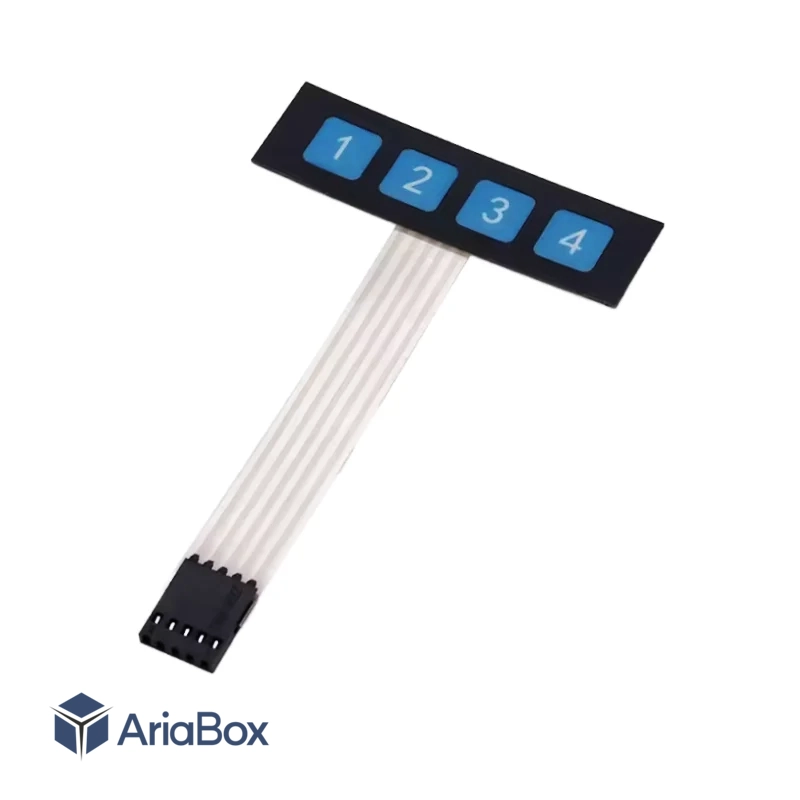

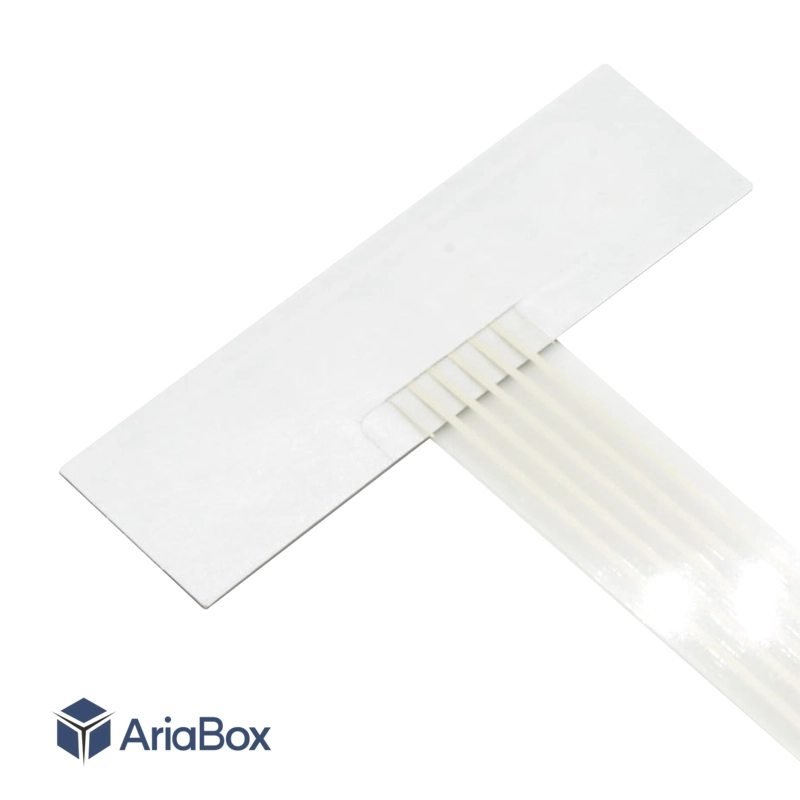

کیپد فلت 1×4 ماتریسی یک صفحه کلید ممبرانی کوچک و کم‌حجم با ۴ کلید مستقل است که برای استفاده در پروژه‌های الکترونیکی، میکروکنترلری و تجهیزات کنترلی طراحی شده است. این کیپد از نوع فلت بوده و به کمک کابل تخت خود امکان اتصال آسان به مدار یا برد کنترل را فراهم می‌کند.
این محصول دارای ۴ کلید با شماره‌های 1، 2، 3 و 4 است و برای پروژه‌هایی که به چند ورودی کلیدی ساده و کم‌حجم نیاز دارند، گزینه مناسبی محسوب می‌شود. ساختار ماتریسی کیپد باعث می‌شود کلیدها از طریق خطوط مشترک و اختصاصی به مدار کنترل متصل شوند.
از این کیپد می‌توان در پروژه‌های مبتنی بر Arduino، ESP32، AVR، STM32، Raspberry Pi و سایر میکروکنترلرها استفاده کرد. به دلیل ضخامت کم و طراحی تخت، امکان نصب آن روی پنل، قاب یا بدنه تجهیزات مختلف وجود دارد.

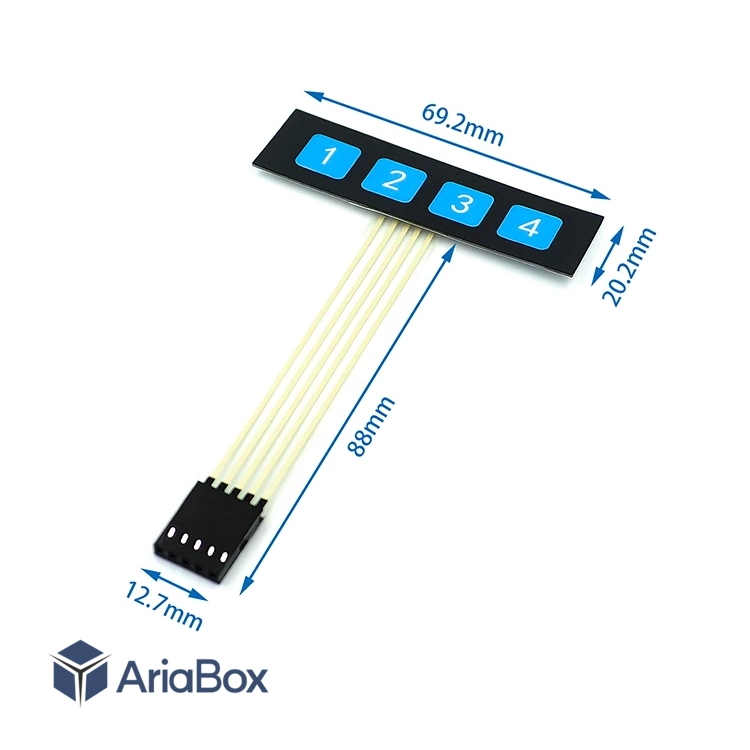

📐 ابعاد و مشخصات فیزیکی

• نوع محصول: کیپد فلت / ممبرانی
• تعداد کلید: 4 عدد
• آرایش کلیدها: 1×4
• شماره کلیدها: 1، 2، 3، 4
• نوع اتصال: فلت

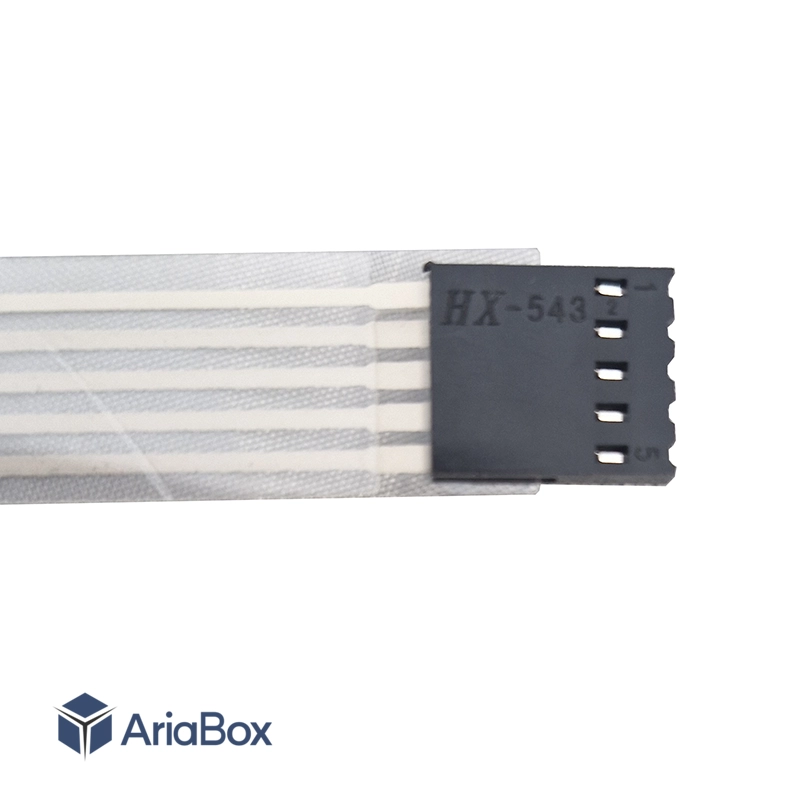

• تعداد رشته فلت: 5 رشته
• طول فلت: حدود 88 میلی‌متر
• ابعاد قسمت کیپد: حدود 69.2 × 20.2 میلی‌متر
• عرض کانکتور: حدود 12.7 میلی‌متر
• ساختار: ماتریسی
• کاربرد: پروژه‌های الکترونیکی و سیستم‌های کنترلی

🔧 کاربردهای کیپد فلت 1×4

این کیپد می‌تواند برای موارد زیر استفاده شود:

1. پروژه‌های آردوینو و میکروکنترلر
2. کنترل منو و تنظیمات دستگاه‌ها
3. پنل‌های کنترلی کوچک
4. تجهیزات الکترونیکی DIY
5. پروژه‌های ESP32 و ESP8266
6. سیستم‌های کنترل و اتوماسیون
7. دستگاه‌های اندازه‌گیری و آزمایشگاهی
8. پروژه‌های رباتیک
9. کنترل ورودی تجهیزات الکترونیکی
10. ساخت پنل کلید برای دستگاه‌های سفارشی

💡 مزایای محصول

• طراحی بسیار باریک و کم‌حجم
• دارای ۴ کلید مجزا
• مناسب برای نصب روی پنل و بدنه
• دارای فلت برای اتصال آسان
• اشغال فضای کم روی پروژه
• مناسب برای انواع پروژه‌های میکروکنترلری
• مناسب برای نمونه‌سازی و ساخت تجهیزات الکترونیکی

🔌 نحوه عملکرد

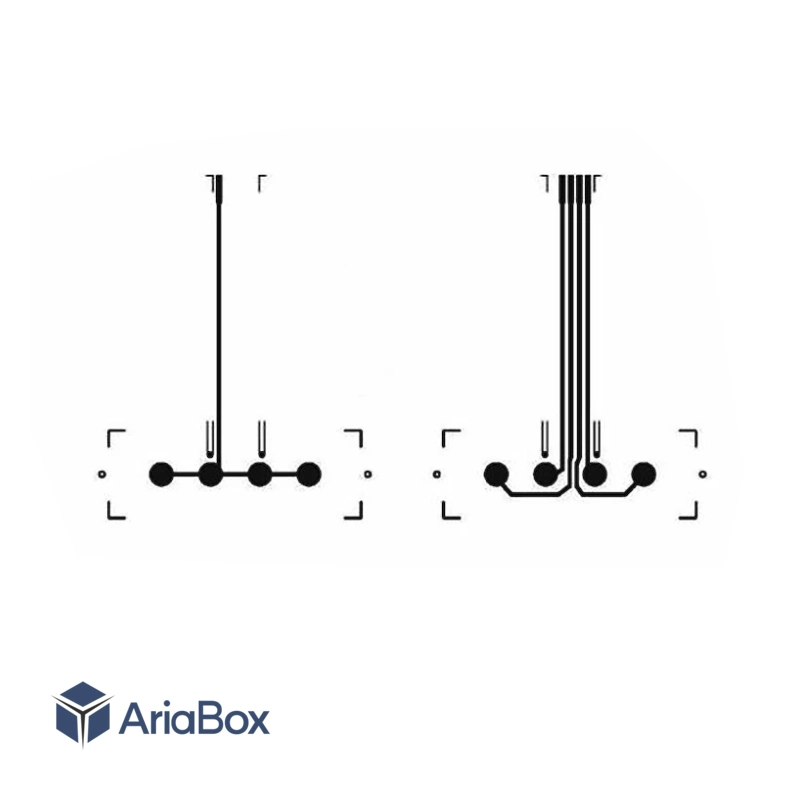

کیپد 1×4 از چند مسیر رسانا برای شناسایی فشرده‌شدن کلیدها استفاده می‌کند. با فشردن هر کلید، مسیر الکتریکی مربوط به همان کلید برقرار شده و میکروکنترلر می‌تواند ورودی موردنظر را تشخیص دهد.

با توجه به وجود ۵ رشته در فلت، این مدل برای پیاده‌سازی ۴ کلید به همراه خط مشترک مناسب است. هنگام اتصال به مدار، بهتر است ترتیب پایه‌ها با تست مولتی‌متر یا اطلاعات تأمین‌کننده بررسی شود، زیرا ترتیب سیم‌ها ممکن است بین مدل‌های مختلف یکسان نباشد.
