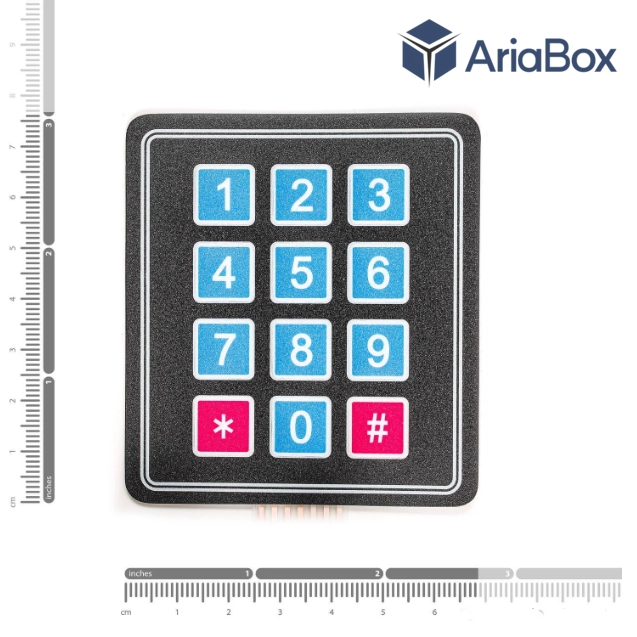

کیپد فلت 3×4 ماتریسی ممبران یک صفحه‌کلید ۱۲ کلیدی از نوع Membrane است که برای ورود اطلاعات و کنترل عملکرد در پروژه‌های الکترونیکی و میکروکنترلری استفاده می‌شود. این کیپد دارای 12 کلید شامل اعداد 0 تا 9 و کلیدهای * و # بوده و به‌صورت ماتریسی طراحی شده است.

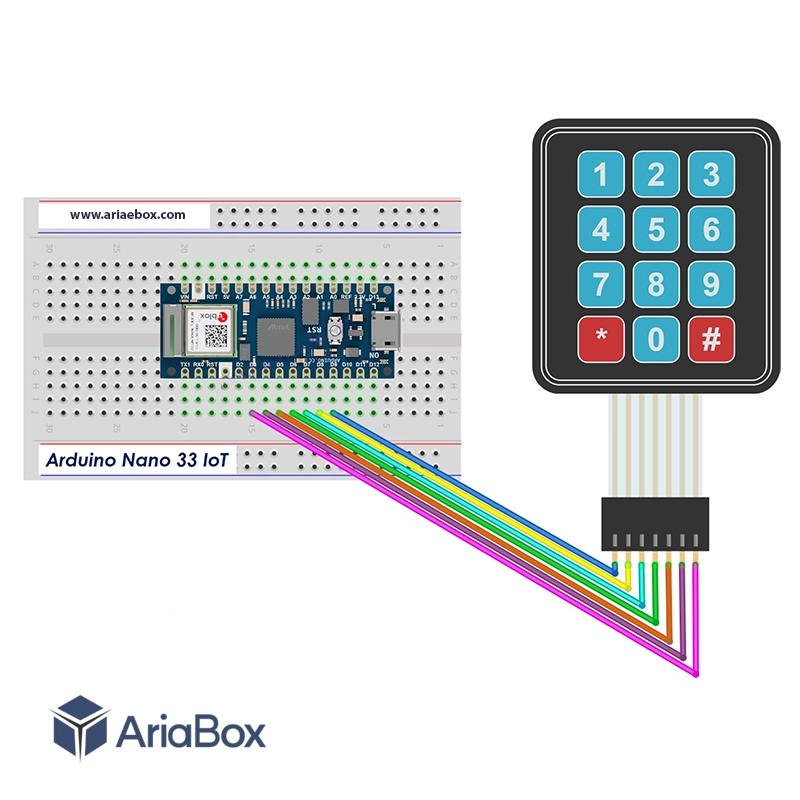

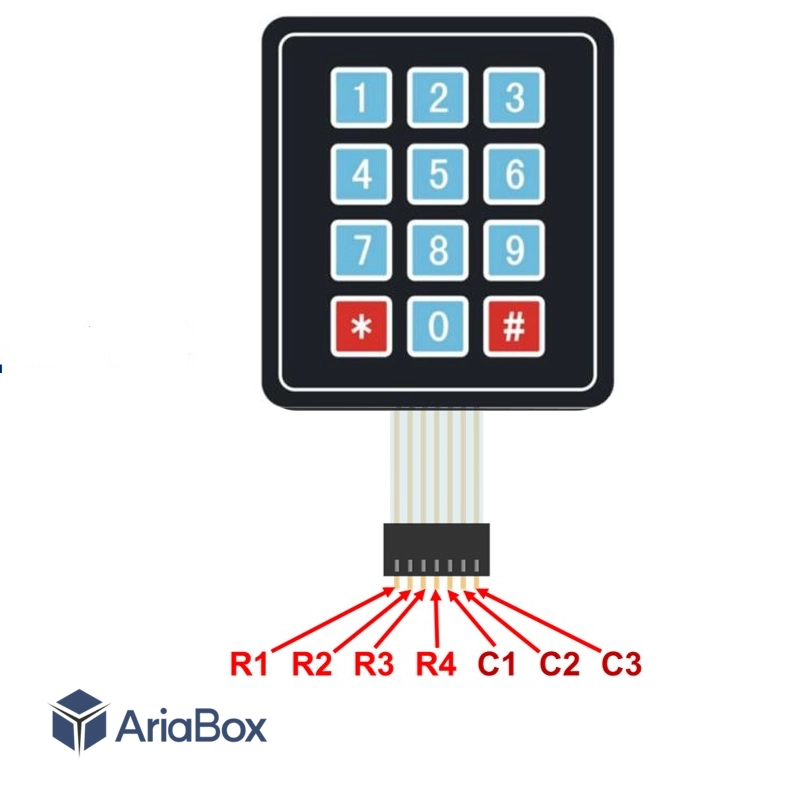

اتصال این کیپد از طریق 7 رشته سیم انجام می‌شود که شامل 4 خط مربوط به سطرها و 3 خط مربوط به ستون‌ها است. به همین دلیل می‌توان آن را به‌سادگی به انواع میکروکنترلرها و بردهای توسعه مانند Arduino، ESP32، ESP8266، Raspberry Pi و و انواع میکروکنترلرهای 3.3V و 5V متصل کرد.

ساختار ممبران و طراحی فلت آن باعث شده کیپد فضای بسیار کمی اشغال کند و برای پروژه‌هایی که محدودیت فضا دارند گزینه مناسبی باشد. این محصول برای استفاده در پروژه‌های آردوینو، سیستم‌های ورود رمز، کنترل دسترسی، کیپد دستگاه‌های الکترونیکی، سیستم‌های امنیتی و پروژه‌های DIY کاربرد دارد.

مشخصات فنی پیشنهادی

• نوع: کیپد ممبران ماتریسی
• آرایش: 3×4
• تعداد کلید: 12 کلید
• نوع کلیدها: 0 تا 9، * و #
• تعداد پایه اتصال: 7 پایه
• نوع اتصال: کابل فلت
• ولتاژ منطقی: 3.3V تا 5V
• نوع عملکرد: Matrix
• سازگاری: Arduino، ESP32، ESP8266، Raspberry Pi
• ضخامت و ساختار: فلت و انعطاف‌پذیر
• کاربرد: ورود عدد، رمز عبور، کنترل و رابط کاربری

نحوه عملکرد کیپد 3×4

این کیپد به‌صورت ماتریسی 3 ستون × 4 سطر عمل می‌کند. هر کلید محل تقاطع یک سطر و یک ستون است و میکروکنترلر با اسکن کردن این خطوط می‌تواند کلید فشرده‌شده را تشخیص دهد. به همین دلیل برخلاف کیپدهای مستقل که برای هر کلید به یک ورودی نیاز دارند، در این مدل تنها 7 پایه ورودی/خروجی برای کنترل 12 کلید مورد نیاز است.

کاربردهای کیپد ممبران 3×4

1. پروژه‌های Arduino و آردوینو
2. پروژه‌های ESP32 و ESP8266
3. سیستم‌های ورود رمز عبور
4. سیستم‌های کنترل دسترسی
5. قفل‌های دیجیتال
6. سیستم‌های امنیتی
7. کنترل پنل دستگاه‌های الکترونیکی
8. پروژه‌های رباتیک
9. پروژه‌های آموزشی و DIY
10. ماشین‌حساب و سیستم‌های ورود اطلاعات
11. تجهیزات اتوماسیون و کنترل

مزایای کیپد فلت 3×4

• طراحی باریک و کم‌حجم
• دارای 12 کلید
• مناسب برای پروژه‌های میکروکنترلری
• اتصال ساده از طریق کابل فلت
• مصرف فضای کم
• مناسب برای استفاده در پنل دستگاه‌ها
• قابلیت استفاده به‌صورت ماتریسی
