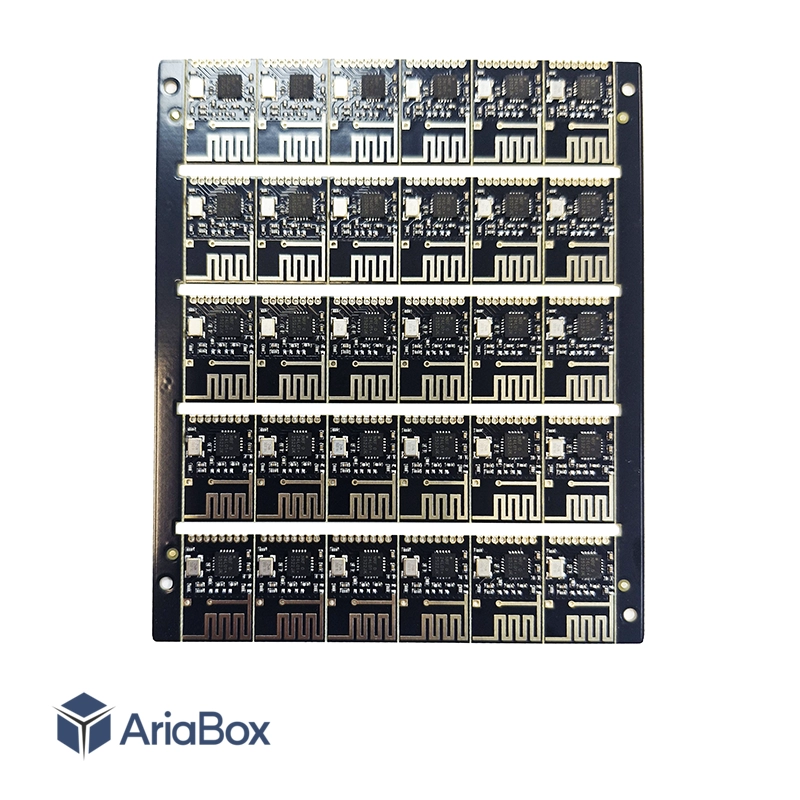

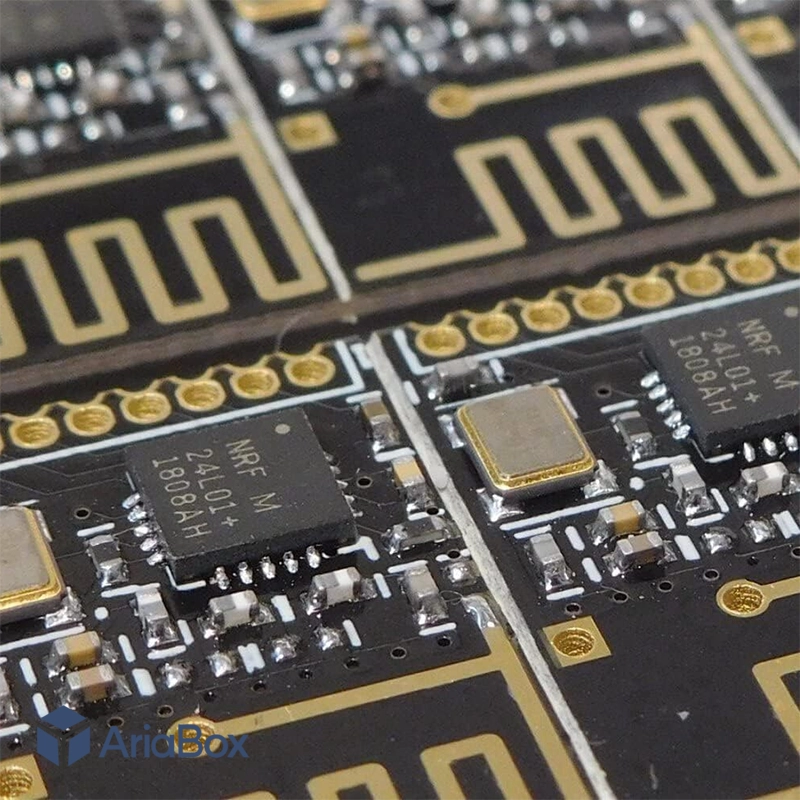

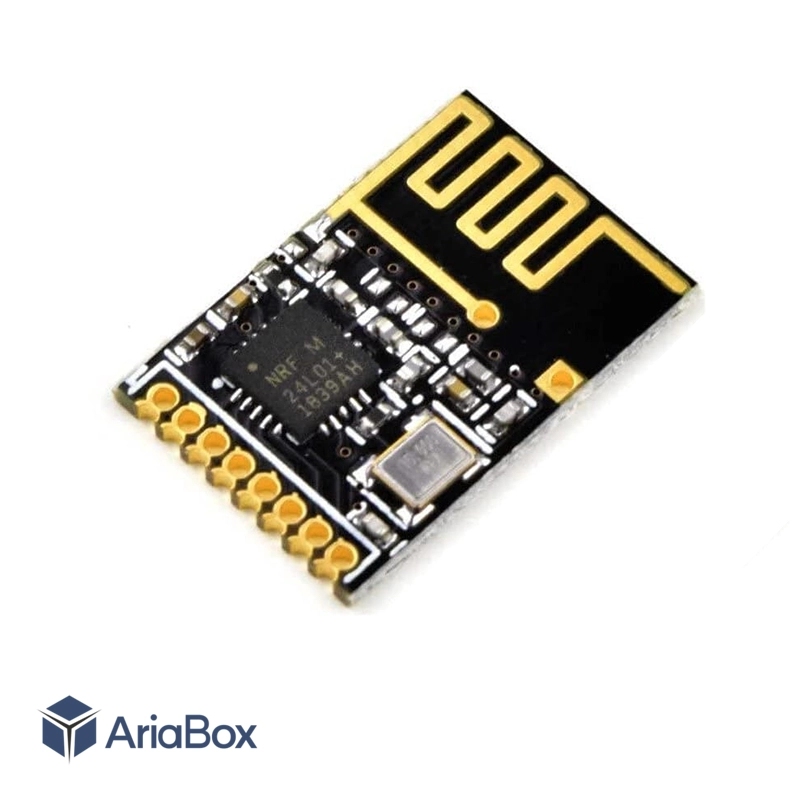

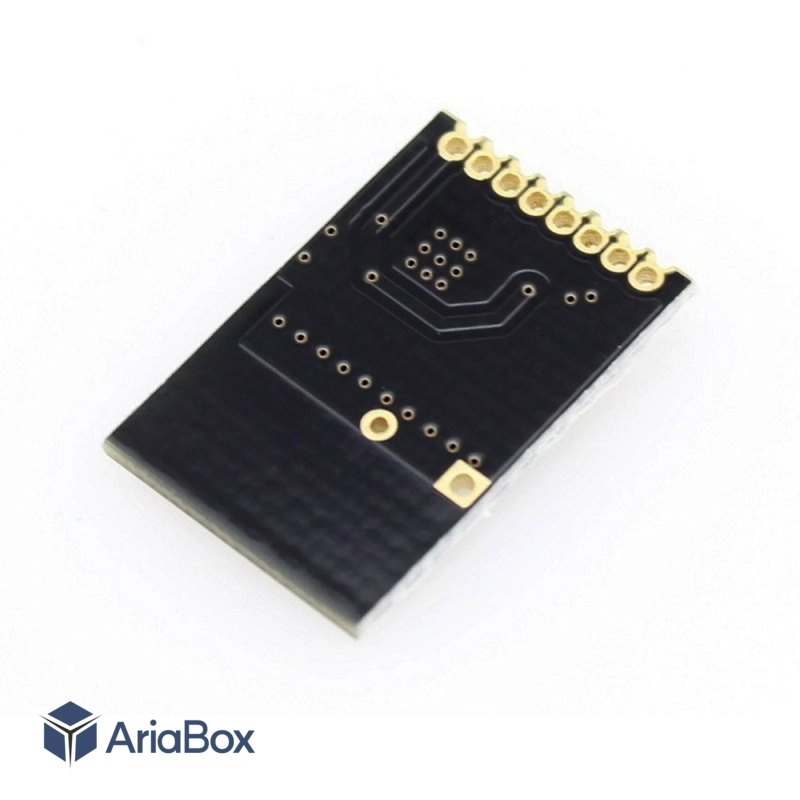

ماژول Mini NRF24L01+ یک فرستنده گیرنده بی‌سیم (Transceiver) با ابعاد بسیار کوچک و مبتنی بر تراشه Nordic nRF24L01+ است که برای برقراری ارتباط بی‌سیم در باند 2.4 گیگاهرتز ISM طراحی شده است. این ماژول از طریق رابط SPI به میکروکنترلر متصل شده و امکان تبادل اطلاعات با سرعت بالا، مصرف توان پایین و برد مناسب را فراهم می‌کند. به دلیل اندازه کوچک و وزن کم، این نسخه برای پروژه‌هایی که محدودیت فضا دارند، گزینه‌ای ایده‌آل محسوب می‌شود.

ویژگی‌های اصل

1. مبتنی بر تراشه NRF24L01+
2. ارتباط بی‌سیم در باند 2.4GHz ISM
3. نسخه Mini با ابعاد بسیار کوچک
4. ارتباط با میکروکنترلر از طریق رابط SPI
5. سرعت انتقال داده 250Kbps، 1Mbps و 2Mbps
6. پشتیبانی از 125 کانال ارتباطی
7. قابلیت ارسال و دریافت (Transceiver)
8. دارای قابلیت Auto Acknowledge و Auto Retransmit
9. مصرف انرژی بسیار پایین
10. مناسب برای پروژه‌های IoT، آردوینو و سیستم‌های کنترل بی‌سیم

مشخصات فنی

• تراشه: nRF24L01+
• فرکانس کاری: 2.4 تا 2.4835GHz
• ولتاژ تغذیه: 1.9 تا 3.6 ولت (3.3V پیشنهادی)
• رابط ارتباطی: SPI
• نرخ انتقال داده: 250Kbps / 1Mbps / 2Mbps
• توان خروجی: 0dBm
• حساسیت گیرنده: تا 94- dBm
• تعداد کانال: 125 کانال
• جریان مصرفی در دریافت: حدود 13.5mA
• جریان مصرفی در ارسال: حدود 11.3mA
• در حالت استندبای: 26uA
• جریان در حالت خاموش: حدود 900nA

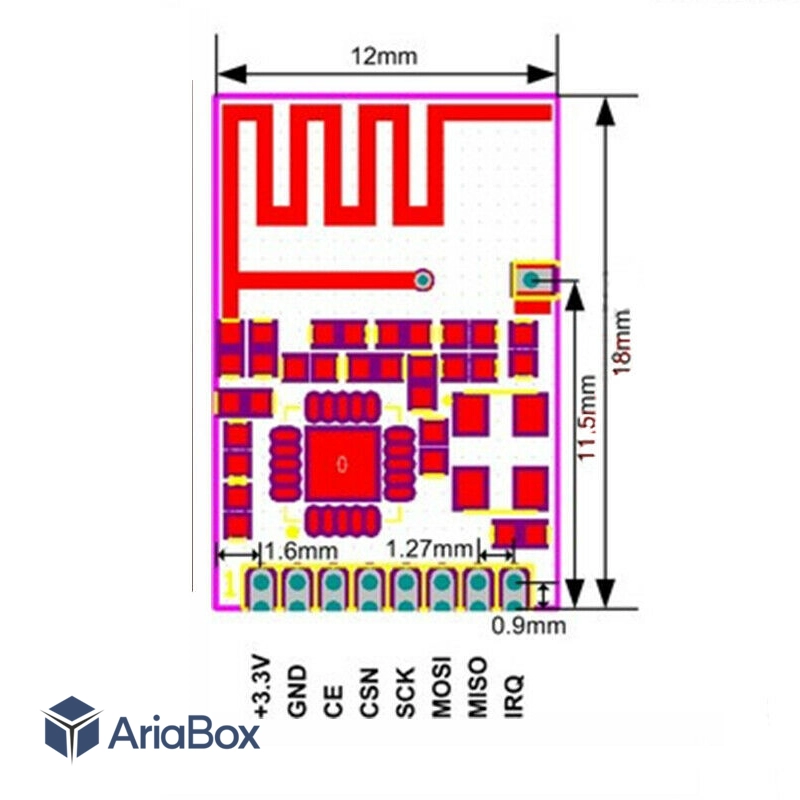

پایه‌های ماژول NRF24L01

GND : زمین
VCC : تغذیه 3.3 ولت
CE : فعال‌سازی ماژول
CSN : انتخاب تراشه (SPI)
SCK : کلاک SPI
MOSI : داده ورودی
MISO : داده خروجی
IRQ : وقفه (اختیاری)

نکته: این ماژول را مستقیماً به 5 ولت متصل نکنید؛ ولتاژ تغذیه باید 3.3 ولت باشد.

کاربردهای ماژول NRF24L01

1. ارتباط بی‌سیم بین بردهای آردوینو
2. پروژه‌های اینترنت اشیا (IoT)
3. خانه هوشمند
4. کنترل ربات و خودروهای کنترلی
5. شبکه سنسورهای بی‌سیم
6. انتقال اطلاعات بین میکروکنترلرها
7. تجهیزات مانیتورینگ و اتوماسیون صنعتی

مزایا

• ابعاد بسیار کوچک و وزن کم
• مصرف انرژی پایین
• ارتباط پایدار و سرعت انتقال بالا
• قیمت اقتصادی
• کتابخانه‌های آماده برای Arduino، STM32، ESP32 و AVR
• مناسب برای پروژه‌های قابل حمل و دستگاه‌های با فضای محدود
