معرفی محصول

ماژول افزاینده ولتاژ XL6009E1 یک مبدل DC-DC Boost با راندمان بالا است که برای افزایش ولتاژ ورودی DC به ولتاژ بالاتر استفاده می‌شود. این ماژول از آی‌سی XL6009E1 بهره می‌برد و امکان تنظیم دقیق ولتاژ خروجی توسط پتانسیومتر مولتی‌ترن را فراهم می‌کند.
به دلیل ابعاد کوچک، بازدهی بالا و محدوده وسیع ولتاژ ورودی، این ماژول گزینه‌ای مناسب برای پروژه‌های آردوینو، رباتیک، منابع تغذیه، سیستم‌های خورشیدی، تجهیزات قابل حمل، تغذیه نمایشگرها، نوارهای LED و انواع مدارهای الکترونیکی است.
این ماژول تنها قابلیت افزایش ولتاژ را دارد؛ بنابراین ولتاژ خروجی باید همیشه از ولتاژ ورودی بیشتر باشد.

مشخصات فنی

• مدل: HW-432
• آی‌سی: XL6009E1
• نوع مبدل: افزاینده (Boost Converter)
• ولتاژ ورودی: 3 تا 32 ولت DC
• ولتاژ خروجی: 5 تا 35 ولت DC (قابل تنظیم)
• حداکثر جریان خروجی: 2.5 آمپر (جریان پیوسته پیشنهادی تا 2 آمپر)
• راندمان تبدیل: تا 94٪
• فرکانس سوئیچینگ: 400 کیلوهرتز

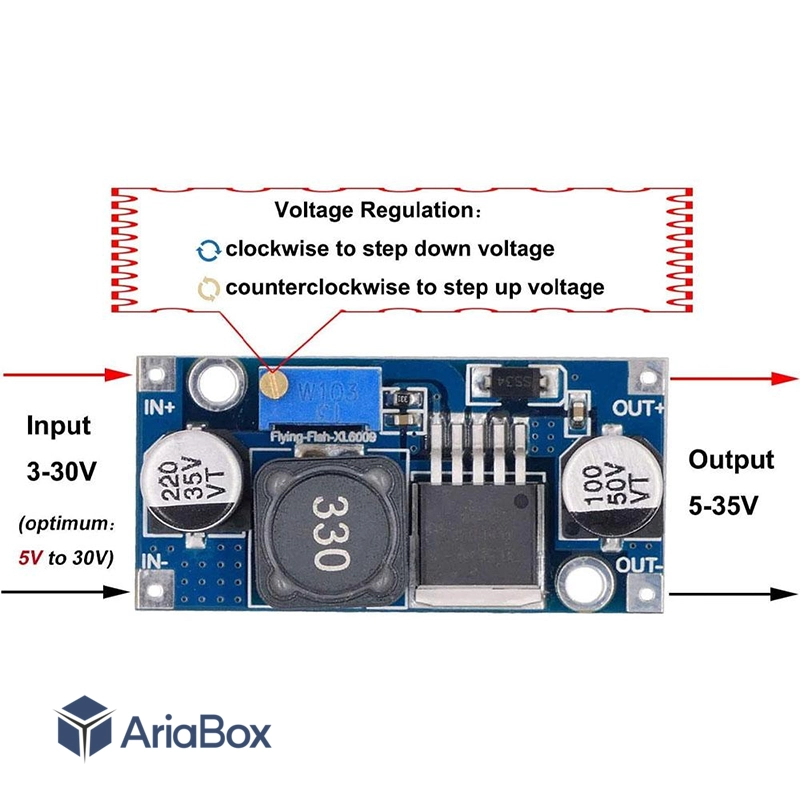

• دارای پتانسیومتر مولتی‌ترن برای تنظیم ولتاژ
• ابعاد تقریبی: 43 × 21 × 14 میلی‌متر

کاربردهای XL6009E1 (LM2577)

1. افزایش ولتاژ باتری‌های لیتیومی 3.7 ولت
2. ساخت پاوربانک و منابع تغذیه
3. پروژه‌های آردوینو، ESP32 و Raspberry Pi
4. تغذیه نوارهای LED
5. تجهیزات مخابراتی
6. سیستم‌های خورشیدی
7. رباتیک و اتوماسیون
8. پروژه‌های DIY

مزایا

• راندمان بالا و تولید حرارت کم
• ابعاد کوچک و وزن کم
• پتنظیم آسان ولتاژ خروجی
• عملکرد پایدار
• مناسب برای طیف گسترده‌ای از پروژه‌های الکترونیکی
• قیمت اقتصادی و نصب آسان

نکات مهم

1. این ماژول کاهنده ولتاژ نیست و فقط ولتاژ را افزایش می‌دهد.
2. هنگام تنظیم ولتاژ خروجی، ابتدا بدون اتصال بار ولتاژ را توسط مولتی‌متر تنظیم کنید.
3. برای دریافت جریان‌های بالا بهتر است تهویه مناسب یا هیت‌سینک در نظر گرفته شود.
