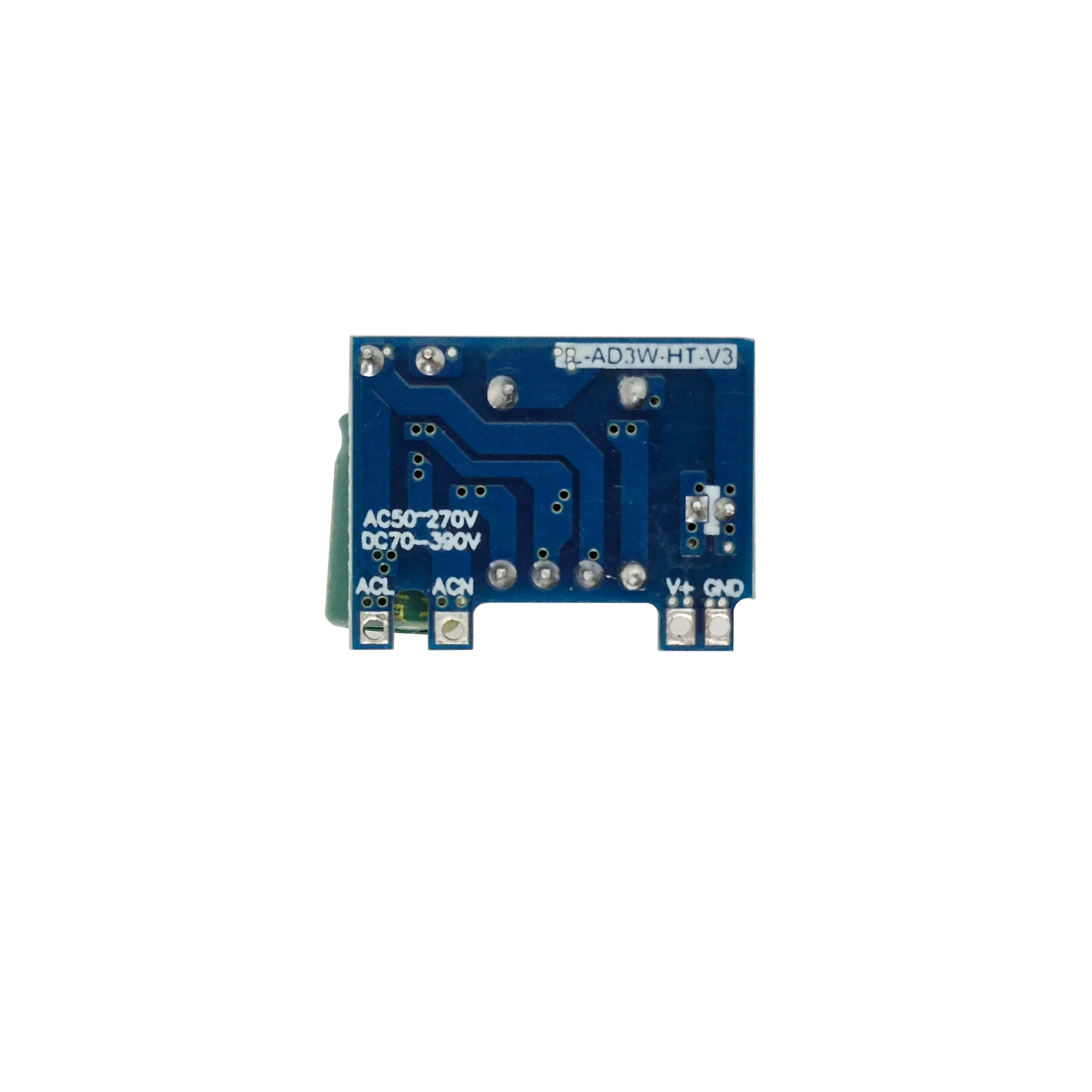

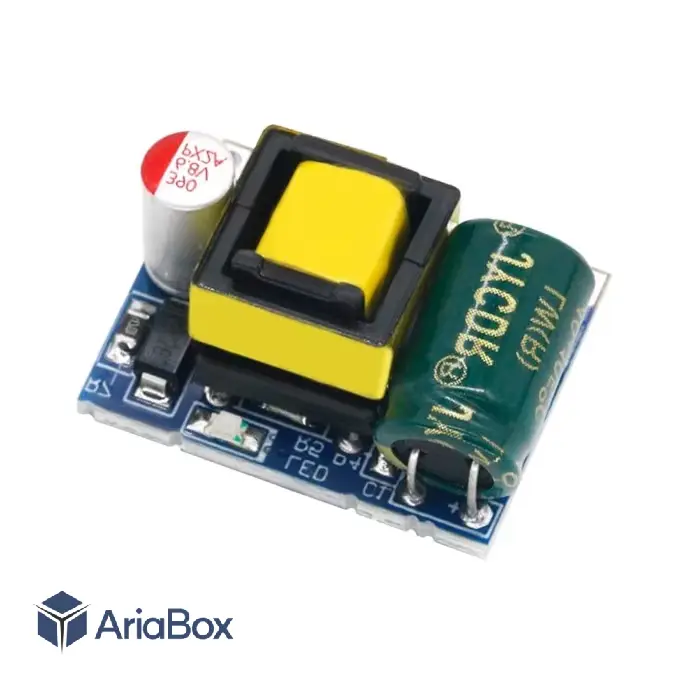

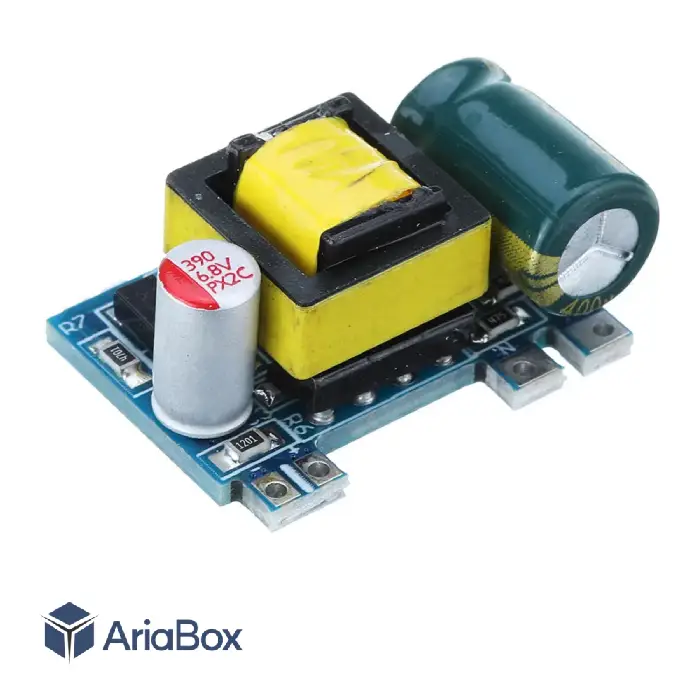

ماژول پاور سوئیچینگ 5 ولت 700 میلی‌آمپر 3.5 وات مدل AD3W-HT-V4

ماژول پاور سوئیچینگ 5 ولت 700 میلی‌آمپر مدل AD3W-HT-V4 یک منبع تغذیه کوچک و کم‌حجم از نوع AC به DC است که برای تبدیل برق متناوب ورودی به ولتاژ مستقیم 5 ولت طراحی شده است. این ماژول با توان خروجی حدود 3.5 وات و جریان خروجی حداکثر 700 میلی‌آمپر، گزینه‌ای کاربردی برای تأمین برق انواع مدارها و تجهیزات الکترونیکی کم‌مصرف محسوب می‌شود.

ابعاد بسیار کوچک این ماژول تغذیه 5 ولت باعث شده بتوان از آن در داخل انواع بردهای الکترونیکی، تجهیزات هوشمند، سیستم‌های کنترلی، پروژه‌های DIY و دستگاه‌هایی که فضای محدودی برای نصب منبع تغذیه دارند استفاده کرد.

مشخصات و ویژگی‌های ماژول تغذیه 5 ولت 700mA

ماژول AD3W-HT-V4 دارای محدوده ورودی AC گسترده بوده و برای استفاده در مدارهایی که نیاز به یک منبع تغذیه AC-DC کوچک و مستقیم دارند مناسب است.

• مدل: AD3W-HT-V4
• نوع ماژول: پاور سوئیچینگ AC-DC
• ولتاژ ورودی AC: 50 تا 277 ولت
• ولتاژ ورودی DC: 70 تا 390 ولت
• ولتاژ خروجی: 5 ولت DC
• جریان خروجی: 700 میلی‌آمپر
• توان خروجی نامی: 3.5 وات
• راندمان: حدود 80 درصد
• چراغ نشانگر خروجی: سبز

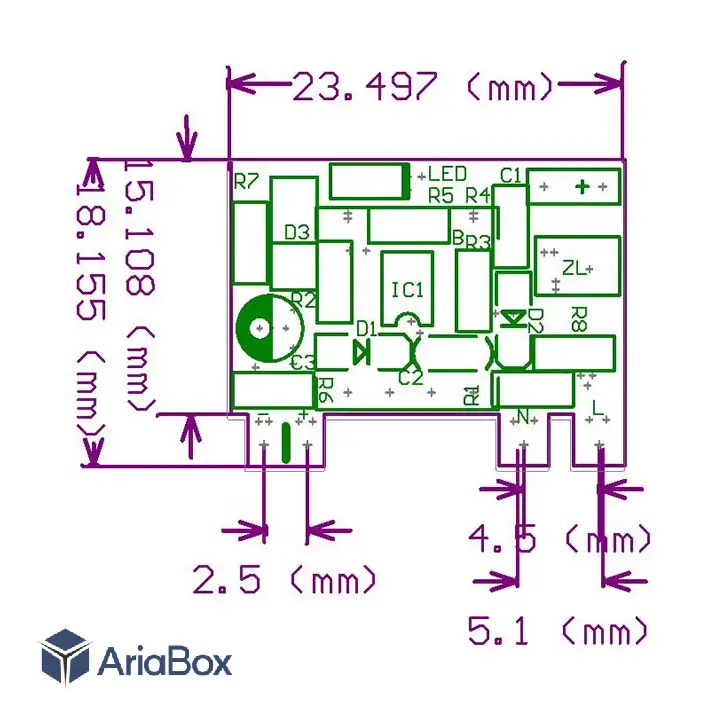

• ابعاد: 10 × 18.2 × 23.5 میلی‌متر
• وزن: حدود 8 گرم
• محدوده دمای کاری: 20- تا 70 درجه سانتی‌گراد
• حفاظت در برابر اتصال کوتاه
• حفاظت در برابر افزایش دما
• حفاظت در برابر اضافه‌ولتاژ
• حفاظت در برابر اضافه‌جریان و توان بیش از حد

کاربرد ماژول پاور سوئیچینگ 220 به 5 ولت

این ماژول برای پروژه‌هایی مناسب است که به یک خروجی 5V DC با جریان حداکثر 700 میلی‌آمپر نیاز دارند. از جمله کاربردهای رایج آن می‌توان به موارد زیر اشاره کرد:

– تأمین برق بردهای الکترونیکی

– تغذیه مدارهای کنترلی

– تغذیه سنسورها و ماژول‌های الکترونیکی

– تجهیزات هوشمندسازی و خانه هوشمند

– مدارهای دارای میکروکنترلر

– تجهیزات و بردهای صنعتی کم‌مصرف

– پروژه‌های DIY و الکترونیکی

– تأمین برق ماژول‌های ارتباطی و کنترلی

– مدارهای روشنایی و تجهیزات LED کم‌مصرف

– استفاده به عنوان منبع تغذیه داخلی تجهیزات الکترونیکی

مزایای ماژول تغذیه 5 ولت 700 میلی‌آمپر

مهم‌ترین مزیت این ماژول پاور سوئیچینگ 5V، ابعاد بسیار کوچک آن در کنار توان خروجی 3.5 وات است. به همین دلیل می‌توان آن را در بسیاری از تجهیزاتی که فضای کافی برای نصب آداپتور یا منبع تغذیه بزرگ وجود ندارد، به‌صورت داخلی نصب کرد.

همچنین استفاده از ساختار سوئیچینگ باعث می‌شود این ماژول در مقایسه با منابع تغذیه خطی، از نظر ابعاد و تلفات توان برای بسیاری از کاربردها گزینه مناسب‌تری باشد.

وجود مدارهای حفاظتی در برابر اتصال کوتاه، افزایش دما، اضافه‌جریان و اضافه‌ولتاژ نیز به افزایش پایداری و حفاظت از مدار کمک می‌کند.

آیا این ماژول برای پروژه من مناسب است؟

اگر مدار شما به ولتاژ خروجی 5 ولت DC و جریان حداکثر 700 میلی‌آمپر نیاز دارد و به دنبال یک منبع تغذیه کوچک برای نصب داخل دستگاه هستید، ماژول AD3W-HT-V4 می‌تواند گزینه مناسبی باشد.

توان خروجی این ماژول حدود 3.5 وات است؛ بنابراین هنگام انتخاب آن باید مصرف واقعی مدار را در نظر بگیرید و برای بارهای بیشتر از ظرفیت نامی، از منبع تغذیه با توان بالاتر استفاده کنید.

نکته مهم در استفاده

ورودی این ماژول با برق شهر و ولتاژهای بالا در ارتباط است. بنابراین نصب و استفاده از آن باید با رعایت کامل اصول ایمنی انجام شود. این برد برای اتصال مستقیم به برق شهر طراحی شده و نباید هنگام کار، قسمت‌های ورودی آن لمس شوند.

اگر به دنبال خرید ماژول تغذیه 5 ولت، ماژول پاور سوئیچینگ 5 ولت 700 میلی‌آمپر یا ماژول AC-DC کوچک برای تأمین برق مدارهای الکترونیکی هستید، AD3W-HT-V4 با ابعاد کوچک و خروجی 5 ولت می‌تواند انتخاب مناسبی برای پروژه‌های کم‌مصرف باشد.
