کیپد فلت 4×4 ماتریسی ممبران یک ورودی کاربر کم‌حجم و کاربردی برای پروژه‌های الکترونیکی، میکروکنترلری و سیستم‌های کنترل است. این کیپد دارای 16 کلید در آرایش 4 ردیف و 4 ستون بوده و به‌صورت ماتریسی عمل می‌کند؛ بنابراین برای شناسایی 16 کلید، تنها به 8 خط ارتباطی نیاز دارد.

طراحی فلت و انعطاف‌پذیر این محصول باعث می‌شود بتوان از آن در پروژه‌هایی که فضای نصب محدود است استفاده کرد. در قسمت پشتی کیپد نیز معمولاً لایه چسب‌دار قرار دارد که امکان نصب آسان روی سطوح صاف را فراهم می‌کند.

ویژگی‌های کیپد فلت 4×4

– دارای 16 کلید در آرایش 4×4
– نوع ممبران (Membrane) و ماتریسی
– دارای 8 پین ارتباطی
– دارای 4 خط ردیف (Row) و 4 خط ستون (Column)
– طراحی فلت، نازک و انعطاف‌پذیر
– مناسب برای اتصال به انواع میکروکنترلرها
– مناسب برای پروژه‌های Arduino، ESP و سایر بردهای توسعه
– دارای چسب در قسمت پشت برای نصب روی سطوح صاف
– مناسب برای ورود اطلاعات، کنترل منو و سیستم‌های رمز عبور
– دارای کلیدهای استاندارد 0 تا 9، A تا D، * و #

نحوه عملکرد کیپد ماتریسی 4×4

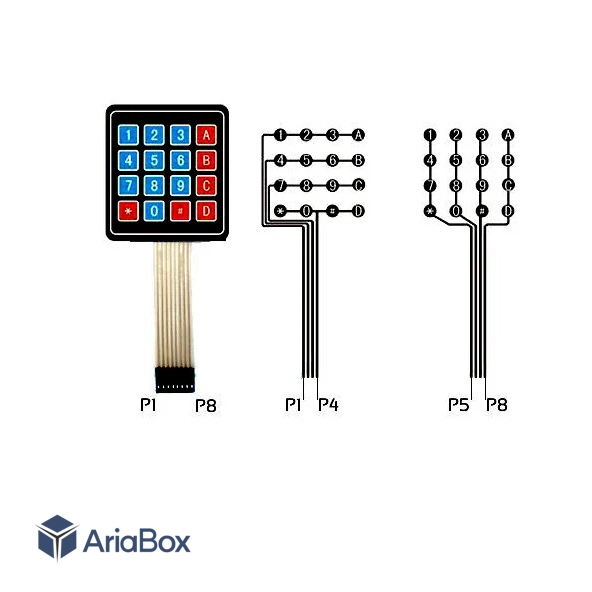

در کیپد 4×4 هر کلید در محل تقاطع یک ردیف و یک ستون قرار دارد. با فشردن هر کلید، ارتباط بین یک Row و یک Column برقرار می‌شود و میکروکنترلر با اسکن کردن این خطوط می‌تواند کلید فشرده‌شده را تشخیص دهد.

به همین دلیل، برخلاف اتصال مستقیم 16 کلید که به 16 ورودی نیاز دارد، در این کیپد تنها 8 پایه I/O برای خواندن 16 کلید مورد نیاز است.

آرایش کلیدها

ردیف| کلیدها
ردیف اول| 1 – 2 – 3 – A
ردیف دوم| 4 – 5 – 6 – B
ردیف سوم| 7 – 8 – 9 – C
ردیف چهارم| * – 0 – # – D

پایه‌های کیپد 4×4

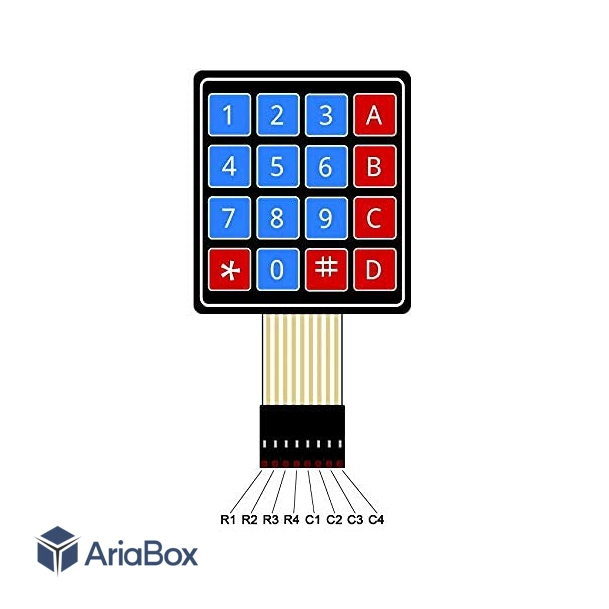

کیپد دارای یک کابل فلت 8 رشته است که معمولاً شامل چهار خط Row و چهار خط Column است. ترتیب دقیق پایه‌ها ممکن است بسته به سازنده متفاوت باشد، بنابراین در پروژه‌های حساس بهتر است قبل از اتصال، پین‌آوت با مولتی‌متر بررسی شود.

تعداد پایه| عملکرد
4 پایه| Row / ردیف‌ها
4 پایه| Column / ستون‌ها
مجموع| 8 پایه

مشخصات فنی

نوع کیپد: ممبران ماتریسی
آرایش: 4×4
تعداد کلید: 16 کلید
تعداد پایه: 8 پین
نوع اتصال: کابل فلت
نوع عملکرد: ماتریسی
کلیدها: 0 تا 9، A تا D، * و #

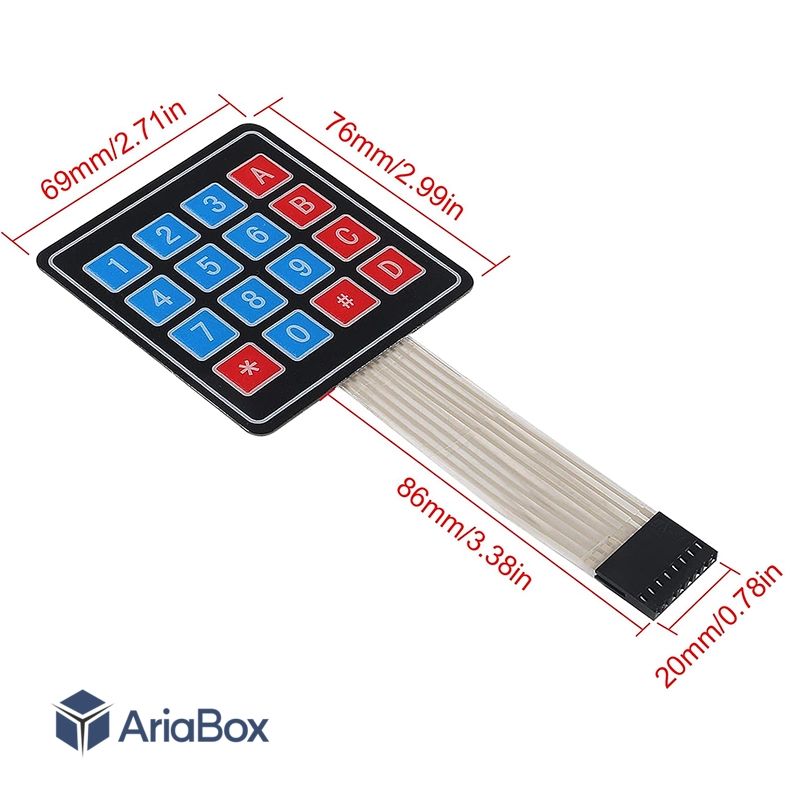

ابعاد متداول: حدود 69×76 میلی‌متر
تعداد خطوط موردنیاز برای کنترل: 8 خط I/O
کاربرد: ورودی اطلاعات و کنترل
نصب: مناسب برای نصب روی سطوح صاف

ابعاد و برخی مشخصات الکتریکی کیپدهای 4×4 عمومی ممکن است با توجه به سازنده متفاوت باشد؛ بنابراین اعداد فوق برای مدل‌های رایج این محصول در نظر گرفته شده‌اند. نمونه‌های مشابه ابعادی حدود 69×76 میلی‌متر و عمر بیش از یک میلیون بار عملکرد را گزارش می‌کنند.

کاربردهای کیپد فلت 4×4

این کیپد برای طیف وسیعی از پروژه‌های الکترونیکی قابل استفاده است، از جمله:

– پروژه‌های Arduino
– پروژه‌های Arduino Uno و Nano
– پروژه‌های ESP8266 و ESP32
– سیستم‌های ورود رمز عبور
– قفل‌های دیجیتال و سیستم‌های کنترل دسترسی
– پنل‌های کنترلی
– سیستم‌های اعلام و کنترل
– ماشین‌حساب و دستگاه‌های ورود اطلاعات
– منوهای کاربری پروژه‌های میکروکنترلری
– پروژه‌های DIY و آموزشی
– تجهیزات اتوماسیون و کنترل
– پروژه‌های رباتیک

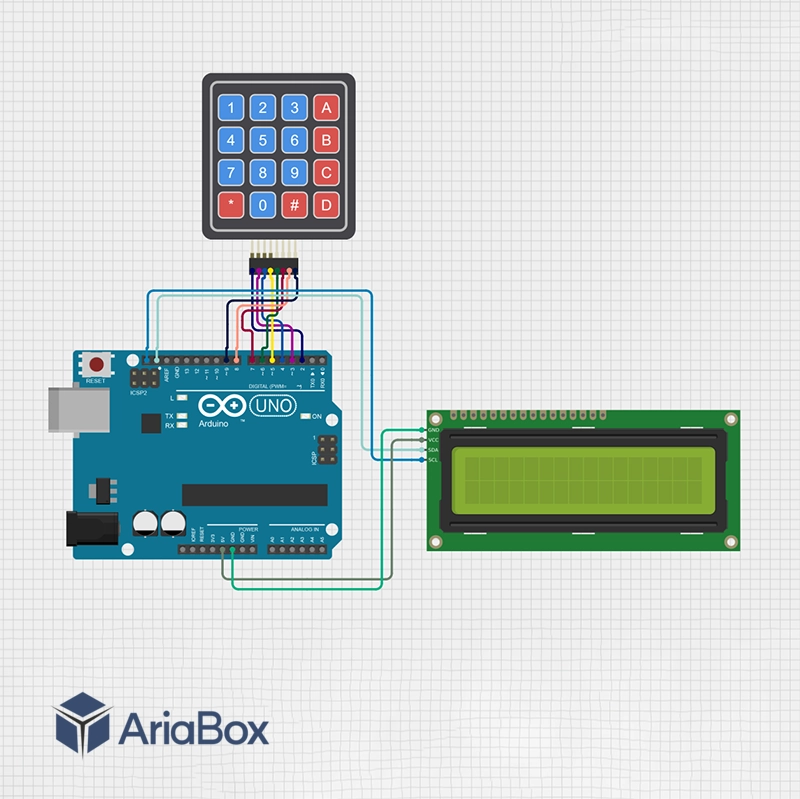

اتصال به آردوینو

برای استفاده از این کیپد با Arduino می‌توان 8 پایه آن را به پایه‌های دیجیتال برد متصل کرد و با استفاده از کتابخانه Keypad وضعیت کلیدها را خواند. این روش باعث می‌شود بدون نیاز به اختصاص یک پایه مجزا برای هر کلید، تمام 16 کلید قابل شناسایی باشند.

مزایای کیپد ممبران 4×4

اشغال تعداد کم پایه‌های میکروکنترلر: 16 کلید تنها با 8 خط ارتباطی کنترل می‌شوند.

طراحی فلت و کم‌حجم: برای پروژه‌هایی که فضای نصب محدودی دارند گزینه مناسبی است.

نصب آسان: پشت کیپدهای ممبران رایج دارای لایه چسب‌دار است و می‌توان آن را روی سطوح صاف نصب کرد.

راه‌اندازی ساده: اتصال آن به بردهای Arduino و سایر میکروکنترلرها با استفاده از اسکن ماتریسی و کتابخانه‌های مربوطه امکان‌پذیر است.

جمع‌بندی

اگر برای پروژه خود به یک ورودی 16 کلیدی، کم‌حجم و انعطاف‌پذیر نیاز دارید، کیپد فلت 4×4 ماتریسی ممبران گزینه‌ای کاربردی برای پروژه‌های میکروکنترلری است. این محصول با داشتن 16 کلید و تنها 8 خط ارتباطی، امکان پیاده‌سازی پنل ورود اطلاعات، رمز عبور، منو و کنترل دستگاه را با تعداد محدودی از پایه‌های میکروکنترلر فراهم می‌کند.
