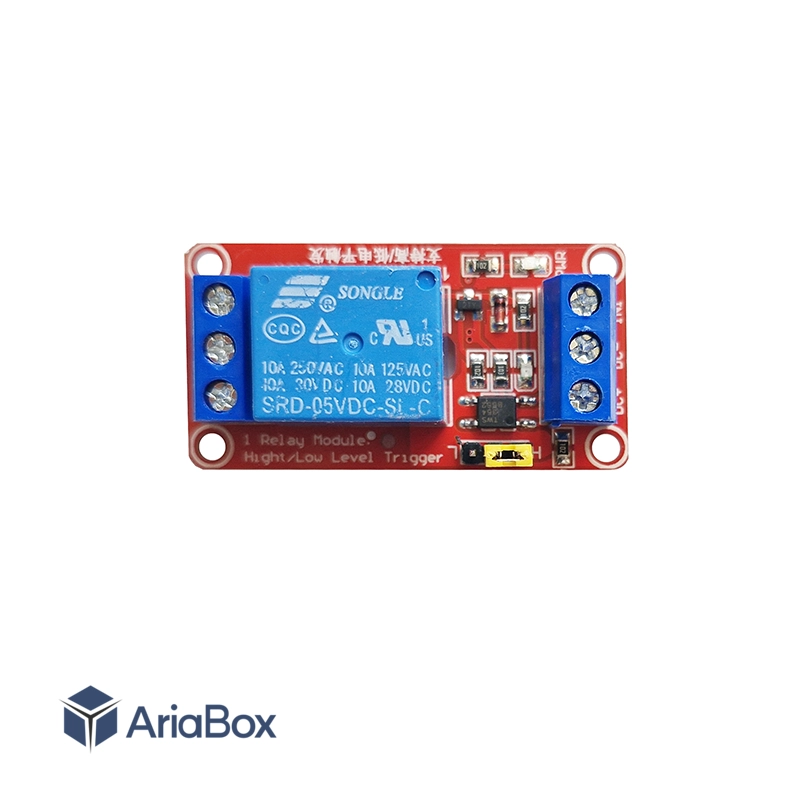

ماژول رله تک کانال ۵ ولت با ورودی اپتوکوپلر (برد قرمز)

ماژول رله تک کانال ۵ ولت با ورودی اپتوکوپلر، یک ماژول کاربردی و مطمئن برای کنترل انواع تجهیزات AC و DC توسط میکروکنترلرها، PLC، آردوینو، ESP8266، ESP32، STM32 و سایر بردهای توسعه است. وجود اپتوکوپلر (Optocoupler) باعث ایزوله شدن بخش فرمان از مدار قدرت شده و از میکروکنترلر در برابر نویز و ولتاژهای ناخواسته محافظت می‌کند.
این ماژول از رله Songle SRD-05VDC-SL-C با توان سوئیچینگ 10 آمپر بهره می‌برد و به کمک جامپر روی برد، امکان انتخاب تریگر سطح بالا (High Level) یا تریگر سطح پایین (Low Level) را در اختیار کاربر قرار می‌دهد. همچنین LEDهای تعبیه‌شده روی برد، وضعیت تغذیه و عملکرد رله را نمایش می‌دهند.

ویژگی‌های اصلی

1. ولتاژ تغذیه: 5 ولت DC
2. مجهز به اپتوکوپلر برای ایزولاسیون ورودی
3. رله اصلی Songle SRD-05VDC-SL-C
4. قابلیت انتخاب High Trigger یا Low Trigger
5. جریان قابل تحمل کنتاکت: 10 آمپر
6. مناسب برای بارهای AC و DC
7. دارای LED نمایشگر تغذیه و وضعیت رله
8. ترمینال پیچی برای اتصال آسان سیم‌ها
9. ابعاد کوچک و نصب آسان

مشخصات فنی

• ولتاژ تغذیه: 5V DC
• نوع رله: Songle SRD-05VDC-SL-C
• جریان تریگر 5 میلی آمپری
• تعداد کانال: 1
• جریان کنتاکت: 10 آمپر
• ولتاژ AC قابل سوئیچ: تا 250VAC
• ولتاژ DC قابل سوئیچ: تا 30VDC
• نوع تحریک: High Level / Low Level
• ایزولاسیون ورودی: اپتوکوپلر
• خروجی رله: COM، NO، NC

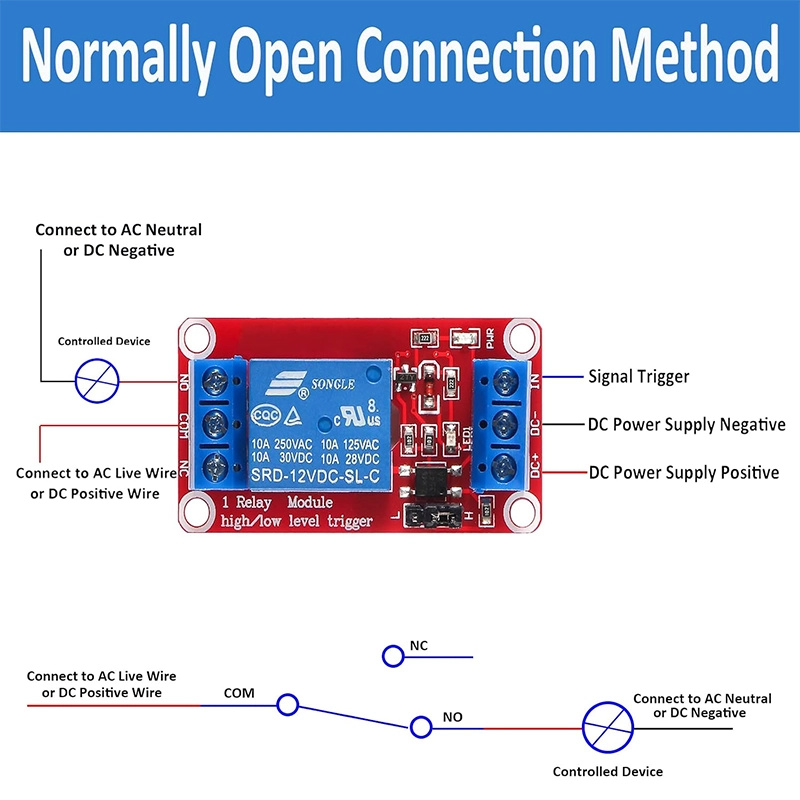

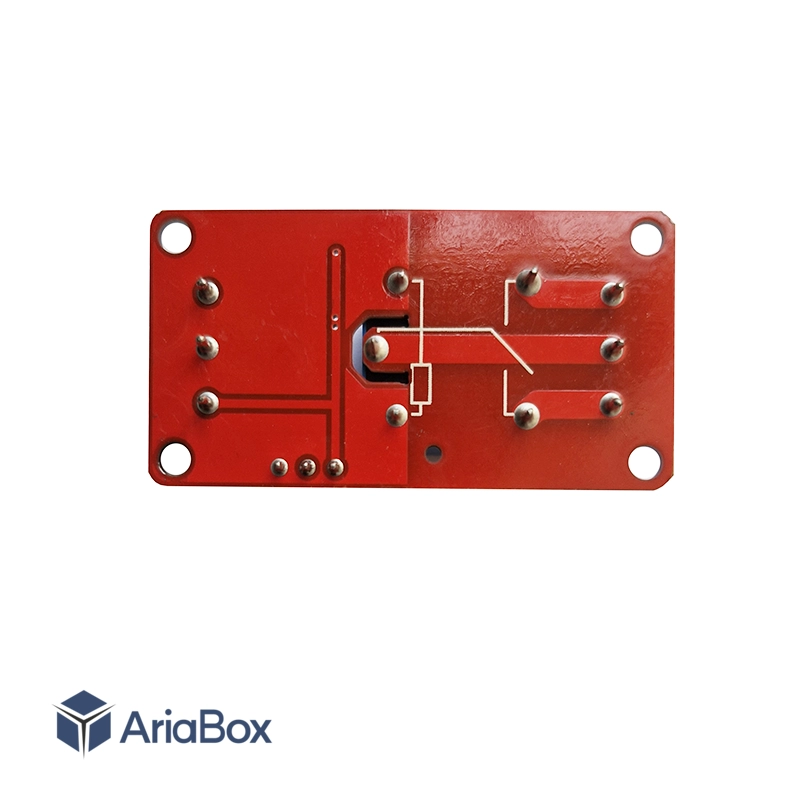

پایه‌های ماژول

ورودی تغذیه و کنترل:

DC: تغذیه 5 ولت
-DC: زمین
IN: ورودی فرمان

خروجی رله:

COM: پایه مشترک
NO: در حالت عادی باز (Normally Open)
NC: در حالت عادی بسته (Normally Closed)

کاربردهای ماژول رله تک کانال

• کنترل روشنایی و لامپ‌ها
• کنترل موتورهای DC کوچک
• کنترل پمپ آب
• سیستم‌های هوشمندسازی ساختمان

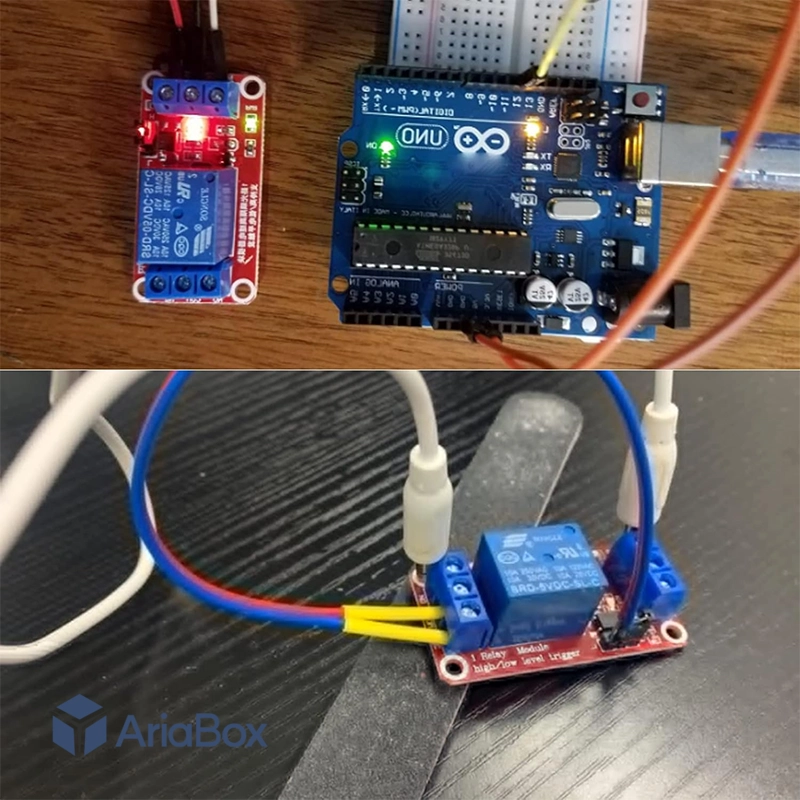

• پروژه‌های آردوینو و ESP32
• سیستم‌های اتوماسیون صنعتی سبک
• کنترل تجهیزات برقی از طریق میکروکنترلر
• پروژه‌های اینترنت اشیا (IoT)

مزایای استفاده

• محافظت از میکروکنترلر در برابر نویز به کمک اپتوکوپلر
• قابلیت انتخاب نوع تحریک متناسب با پروژه
• توان سوئیچینگ بالا تا 10 آمپر
• سیم‌کشی آسان با ترمینال‌های پیچی
• سازگاری با اکثر بردهای توسعه و کنترلرها
• قیمت مناسب و عملکرد پایدار

نکات مهم

1. برای عملکرد صحیح، از منبع تغذیه 5 ولت پایدار استفاده کنید.
2. هنگام کار با برق شهر (220 ولت)، اصول ایمنی را به‌طور کامل رعایت کنید.
3. از عبور جریان بیش از 10 آمپر از کنتاکت‌های رله خودداری نمایید.

جمع بندی

ماژول رله تک کانال ۵ ولت با ورودی اپتوکوپلر برد قرمز یکی از پرکاربردترین ماژول‌های کنترل بار الکتریکی در پروژه‌های الکترونیکی و هوشمندسازی است. این ماژول با بهره‌گیری از رله Songle 10 آمپر و مدار اپتوکوپلر، امکان کنترل ایمن انواع تجهیزات AC و DC را توسط آردوینو، ESP8266، ESP32، STM32، PLC و سایر میکروکنترلرها فراهم می‌کند. قابلیت انتخاب تریگر سطح بالا یا پایین، ترمینال‌های پیچی، LED نمایش وضعیت و ایزولاسیون مناسب، این ماژول را به گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، خانگی و اینترنت اشیا تبدیل کرده است.
