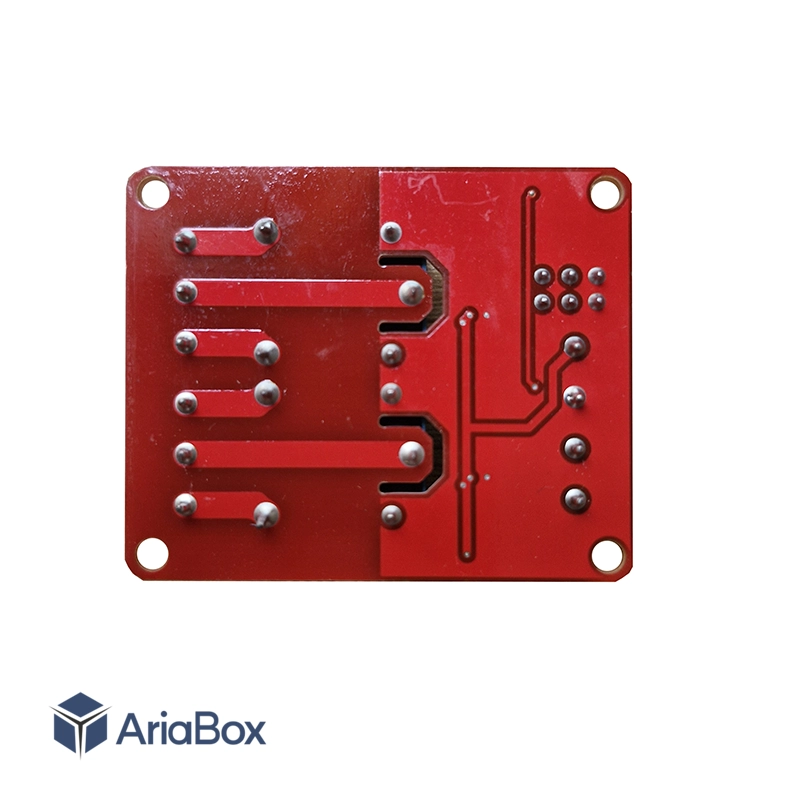

ماژول رله دو کانال ۵ ولت با ورودی اپتوکوپلر برد قرمز (High/Low Level Trigger)

ماژول رله دو کانال ۵ ولت با اپتوکوپلر، یک برد کنترلی پرکاربرد برای راه‌اندازی و قطع و وصل بارهای AC و DC توسط میکروکنترلرها، PLC و انواع بردهای توسعه است. این ماژول از دو رله SONGLE SRD-05VDC-SL-C با توان سوئیچینگ 10 آمپر بهره می‌برد و به لطف مدار اپتوکوپلر، ایزولاسیون مناسبی بین مدار فرمان و مدار قدرت ایجاد می‌کند که باعث افزایش ایمنی و کاهش نویز می‌شود. همچنین با استفاده از جامپر روی برد، امکان انتخاب تریگر سطح بالا (High Level) یا سطح پایین (Low Level) وجود دارد.

ویژگی‌های محصول

1. دارای 2 کانال رله مستقل
2. ولتاژ تغذیه: 5 ولت DC
3. مجهز به اپتوکوپلر جهت ایزولاسیون مدار فرمان
4. قابلیت انتخاب تریگر High Level یا Low Level
5. استفاده از رله‌های SONGLE مدل SRD-05VDC-SL-C
6. حداکثر جریان سوئیچینگ 10 آمپر
7. دارای LED نمایش وضعیت تغذیه و عملکرد هر رله
8. ترمینال پیچی برای اتصال آسان بار
9. مناسب برای آردوینو، STM32، ESP32، AVR، Raspberry Pi، PLC و سایر کنترلرها

مشخصات فنی

• تعداد کانال: 2
• ولتاژ تغذیه: 5V DC
• نوع رله: SONGLE SRD-05VDC-SL-C
• جریان هر رله: 10 آمپر
• حداکثر ولتاژ ای سی: 250VAC
• حداکثر ولتاژ دی سی: 30VDC
• نوع خروجی: COM / NO / NC
• نوع تحریک: High Level / Low Level (قابل انتخاب با جامپر)
• ایزولاسیون ورودی: اپتوکوپلر
• نشانگر وضعیت: LED تغذیه و LED هر کانال

کاربردهای ماژول رله ذوکانال

• اتوماسیون صنعتی
• کنترل روشنایی
• کنترل تجهیزات برقی
• خانه هوشمند
• سیستم‌های امنیتی
• کنترل پمپ، فن و شیر برقی
• پروژه‌های آردوینو و رزبری پای
• کنترل بارهای AC و DC توسط میکروکنترلر

مزایای استفاده

وجود اپتوکوپلر روی این ماژول باعث کاهش تاثیر نویزهای الکتریکی بر روی مدار فرمان شده و امنیت سیستم را افزایش می‌دهد. همچنین قابلیت انتخاب نوع تریگر (High/Low) باعث می‌شود این ماژول با طیف وسیعی از میکروکنترلرها و سیستم‌های کنترلی سازگار باشد. رله‌های SONGLE نیز به دلیل کیفیت مناسب و توان سوئیچینگ بالا، از محبوب‌ترین رله‌های مورد استفاده در پروژه‌های الکترونیکی هستند.
