🔹 معرفی محصول

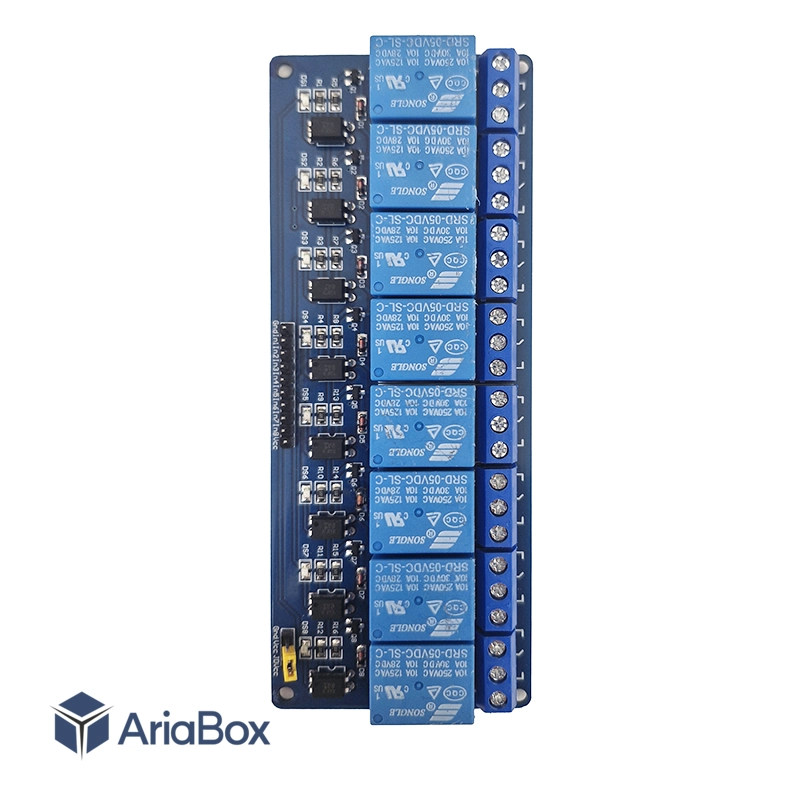

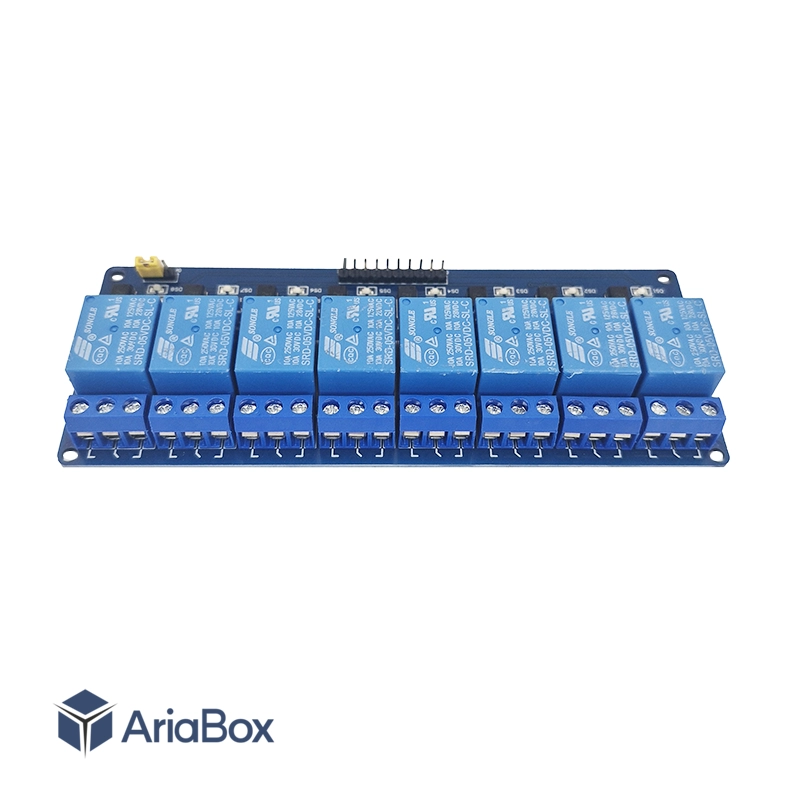

ماژول رله ۵ ولت اپتوکوپلردار ۸ کانال یک برد کاربردی برای کنترل هم‌زمان ۸ مدار یا وسیله الکتریکی توسط میکروکنترلرها و بردهای کنترلی مانند آردوینو، ESP32، ESP8266، Raspberry Pi و سایر سیستم‌های دیجیتال است.

این ماژول از ۸ عدد رله ۵ ولت SONGLЕ مدل SRD-05VDC-SL-C بهره می‌برد و برای هر کانال مدار درایور و اپتوکوپلر در نظر گرفته شده است. استفاده از اپتوکوپلر باعث می‌شود بخش فرمان و بخش رله از نظر سیگنال کنترلی ایزوله شوند و برای پروژه‌هایی که نیاز به جداسازی مناسب بخش کنترل از بار دارند، گزینه مناسبی باشد.
هر رله دارای سه ترمینال COM، NO و NC است که امکان استفاده از آن به صورت کنتاکت باز یا بسته را فراهم می‌کند. بنابراین می‌توان با استفاده از یک ماژول، ۸ بار مجزا را کنترل کرد.

⚙️ مشخصات فنی

• نوع محصول: ماژول رله ۸ کاناله
• ولتاژ تغذیه رله: 5V DC
• تعداد کانال: 8 کانال
• نوع رله: SONGLЕ SRD-05VDC-SL-C
• نوع تحریک: 5V
• جریان تریگر: 5 میلی آمپر
• دارای اپتوکوپلر: بله
• تعداد ترمینال هر رله: 3 ترمینال
• کنتاکت‌های رله: COM / NO / NC
• ظرفیت درج‌شده روی رله: 10A
• ولتاژ کنتاکت AC: حداکثر 250V AC
• ولتاژ کنتاکت DC: حداکثر 30V DC
• مناسب برای: آردوینو، ESP32، ESP8266 و سیستم‌های کنترل
• تعداد خروجی قابل کنترل: 8 مدار مستقل

مشخصات کنتاکت رله طبق نوشته روی رله:
10A / 250VAC
10A / 125VAC
10A / 30VDC
10A / 28VDC

⚠️ نکته مهم: این اعداد مربوط به رتبه‌بندی کنتاکت خود رله هستند و نباید لزوماً به این معنی باشد که برد در هر شرایطی می‌تواند ۱۰ آمپر را به‌صورت مداوم تحمل کند. نوع بار، سیم‌کشی، ترمینال، PCB و شرایط کاری باید در انتخاب جریان مجاز در نظر گرفته شود.

🔌 ترمینال‌های خروجی

برای هر یک از ۸ رله سه خروجی در نظر گرفته شده:
COM: پایه مشترک
NO: در حالت عادی باز (Normally Open)
NC: در حالت عادی بسته (Normally Closed)
به این ترتیب می‌توان برای هر کانال بسته به نوع مدار، از NO یا NC استفاده کرد.
مثلاً اگر بخواهید یک وسیله فقط هنگام فعال شدن رله روشن شود، معمولاً از COM و NO استفاده می‌شود.

💡 ویژگی‌های ماژول

• دارای ۸ رله مستقل ۵ ولت
• مجهز به اپتوکوپلر برای کانال‌های ورودی
• مناسب کنترل بارهای AC و DC
• دارای ترمینال پیچی برای اتصال راحت سیم‌ها
• دارای کنتاکت‌های COM / NO / NC
• مناسب پروژه‌های اتوماسیون و کنترل
• قابل استفاده با انواع میکروکنترلرها
• مناسب کنترل چند وسیله به صورت مستقل
• دارای LEDهای نشان‌دهنده وضعیت کانال‌ها
• مناسب استفاده در پروژه‌های DIY و صنعتی سبک

🛠️ کاربردها

این ماژول می‌تواند در پروژه‌های مختلفی مورد استفاده قرار گیرد، از جمله:

• کنترل لامپ و روشنایی
• کنترل فن و موتور
• کنترل پمپ
• سیستم‌های اتوماسیون
• پروژه‌های آردوینو
• پروژه‌های ESP32 و ESP8266
• سیستم‌های کنترل صنعتی
• کنترل تجهیزات برقی
• سیستم‌های هوشمندسازی
• کنترل چند خروجی به صورت مستقل
• پروژه‌های رباتیک
• تابلوهای کنترل و فرمان

🔧 سازگاری با بردهای کنترلی

به دلیل استفاده از ورودی‌های کنترلی ۵ ولتی و مدار اپتوکوپلر، این ماژول برای استفاده در پروژه‌های مبتنی بر:

Arduino / ESP32 / ESP8266 / Raspberry Pi / STM32 / PLC و سایر کنترلرها قابل استفاده است؛ با این حال، سطح منطقی و نحوه اتصال ورودی‌ها باید قبل از اتصال به برد کنترل بررسی شود.

🟢 مزایای استفاده از رله اپتوکوپلردار

رله به تنهایی امکان قطع و وصل بارهای نسبتاً پرقدرت را با یک سیگنال کنترلی فراهم می‌کند. وجود اپتوکوپلر در این ماژول نیز باعث می‌شود سیگنال فرمان از مدار درایو رله جدا شود و حفاظت و جداسازی بهتری در قسمت کنترل ایجاد شود. به همین دلیل این نوع ماژول برای پروژه‌هایی که در آن‌ها میکروکنترلر باید چند بار مختلف را کنترل کند، بسیار کاربردی است.
